Chronometer & Timer

Timer & Cronometro sono Strumenti Indispensabiliè per controllare le Operazioni di Sviluppo & Stampe.
Per evitare il rischio di velature sulla Carta utilizzare esclusivamente Accessori equipaggiati con Display a Led Rossi.

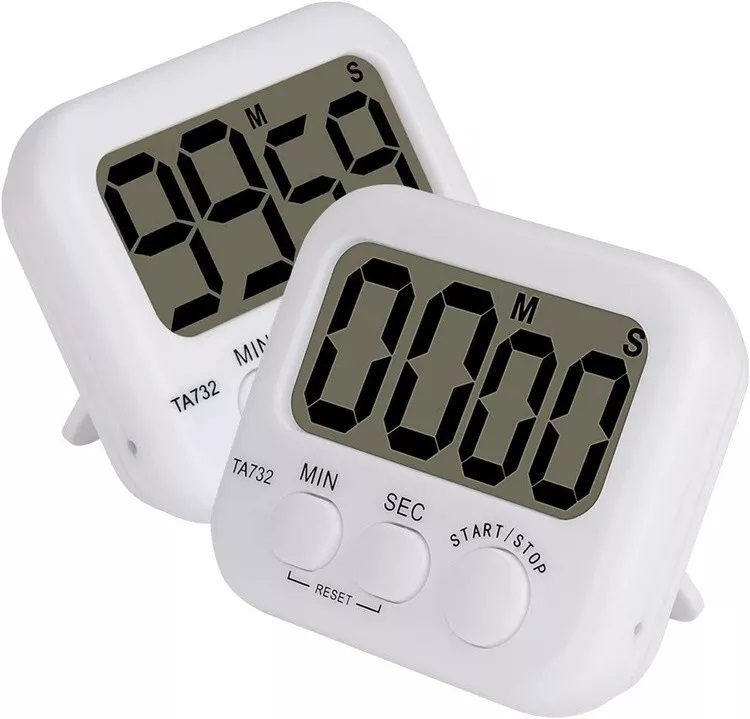

A tal proposito utilizzo un Cronometro LCD con 3 Timer Indipendenti per monitore lo Sviluppo di Negativi & Carte.

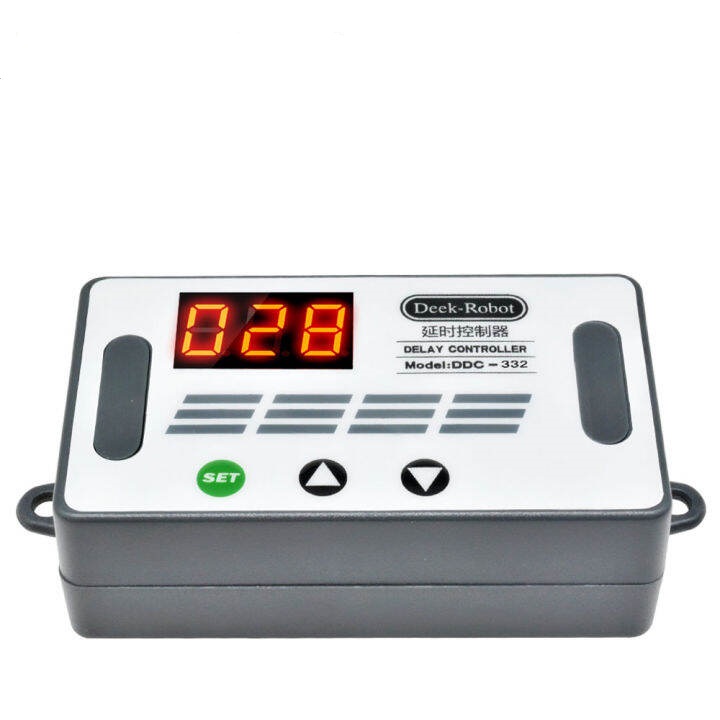

Mentre come Timer sull'Ingranditore impiego un Delay Controler (DCC-332) a Led Rossi Programmabile fra 0,1sec e 999min che integra un Relè per controllare, oltre all'Ingranditore, anche la SafeLight in Camera Oscura.
Utilizzando un Interruttore a Pedale per l'Attivazione del Timer sarà possibile ottimizzare la Procedura di Stampa.

La Logica interna del Timer consente di impostare 4 diverse Modalità di Funzionamento attraverso 3 Pulsanti:

1. Pulsante "SET"
   Consente di selezionare la Modalità Operativa.
2. Pulante "UP"
   Consente di Selezionare il Valore da Modificare.
3. Pulsante "Down"
   Consente di Modificare il Valore.

All'Accenzione il Timer visualizzera sul Display il Tempo impostato finché non sarà fornito un Impulso Positivo sull'Ingresso "IN" per Attivare il Timer.

Oltre ai 3 Pulsanti di Controllo sono presenti 2 Led per indicare la presenza di Alimentazione e l'Attivazione del Relè.

Modalità Operative impostabili sul Timer DCC-332:

1. COUNT DOWN
   Fornendo un Impulso Positivo sul Ingresso "IN" il Timer partirà chiudendo il Relè fino al Termine del Conteggio.
   Il Ciclo ripartirà fornendo un nuovo Impulso Positivo sul Ingresso "IN".
   Qualora venga fornito un nuovo impulso prima dello Scadere del Conteggio il Relè viene Disattivato e il Tempo Azzerato.
   Modalità comunemente utilizzata per controllare l'Ingranditore.
2. Attivazione con Accensione Ritardata
   In questa Modalità sarà necessario impostare, oltre al Tempo di Attivazione (T), anche il Tempo di Ritardo (R).
   Fornendo un Impulso Positivo sul Ingresso "IN" il Relè rimarà Aperto fino al Termine del Tempo di Ritardo R.
   Allo scadere del Tempo R si Chiuderà fino al Termine del Tempo di Attivazione T.
   Il ciclo si ripartirà fornendo un nuovo impulso Positivo sull'ingresso "IN".
   Qualora venga fornito un nuovo impulso prima dello Scadere del Conteggio il Relè viene Disattivato e il Tempo Azzerato.
3. Timer Ciclico
   In questa Modalità sarà necessario impostare, oltre al Tempo di Attivazione (T), anche il Tempo di Riposo (R).
   Il Relè farà un Ciclo Continuo di Accensione/Spegnimento secondo i 2 Tempi impostati in precedenza.
   Durante Tempo T il Relè rimarrà Aperto mentre durante il Tempo R il Relè sarà Attivo. In questa Modalità Operativa non sarà richiesto alcun Impulso di Attivazione.
4. COUNT DOWN Resettabile
   Fornendo un Impulso Positivo sul Ingresso "IN" il Timer partirà chiudendo il Relè fino al Termine del Conteggio.
   Il Ciclo ripartirà fornendo un nuovo Impulso Positivo sul Ingresso "IN".
   Qualora venga fornito un nuovo impulso prima dello Scadere del Conteggio il Tempo verrà Azzerato senza Disattivare il Relè.
   In questo modo sarà prolungato il Tempo del Conteggio.

Il Relè Interno riesce a controllare una Corrente Massina di 10A a 250Volt ideale per pilotare un Ingranditore con una Lampade Led fino a 20W e Luce Rossa di Sicurezza da 0,5W.
Per il funzionamento del Timer viene richiesto un Alimentatore seperato da 12Volt.

Qualora il Display non disponga di Led Rossi applicare un Filtro Rosso per mitigare l'emissione Luminosa durante le Operazioni di Stampa.
