Canon A-Series Bellows EOS Mount

Nota: In questa configurazione, applicabile a Soffietti A-Series (Auto, FL & M), avremo un Incremento della Lunghezza Focale X di circa 45mm rispetto al Sistema FD.

Avvertenza: Per Escursioni Inferiori a 125mm (40+x+y) impiegare gli Estension Tube EF/RF Set.

Per convertire i Soffietti A-Series in Auto, saranno impiegati i seguenti Accessori:

1. Canon Converter B
Anello Adattatore per l'accoppiamento di un'Ottica FD-Series alle Fotocamere con Attacco a Vite M39/L39 (39mmx1,0) Tipo Leica.
Nota: Consente l'Accoppiamento Diretto ai Soffietti A-Series.

2. M42-M39 Adapter Ring
Consente la Conversione dalla Flangia M42 Female (42mmx1.0) in M39/L39 Female (39mmx1.0) Tipo Leica.
Nota: Impiegare un'Adattare con Bordino di Blocco sulla Flangia M42.

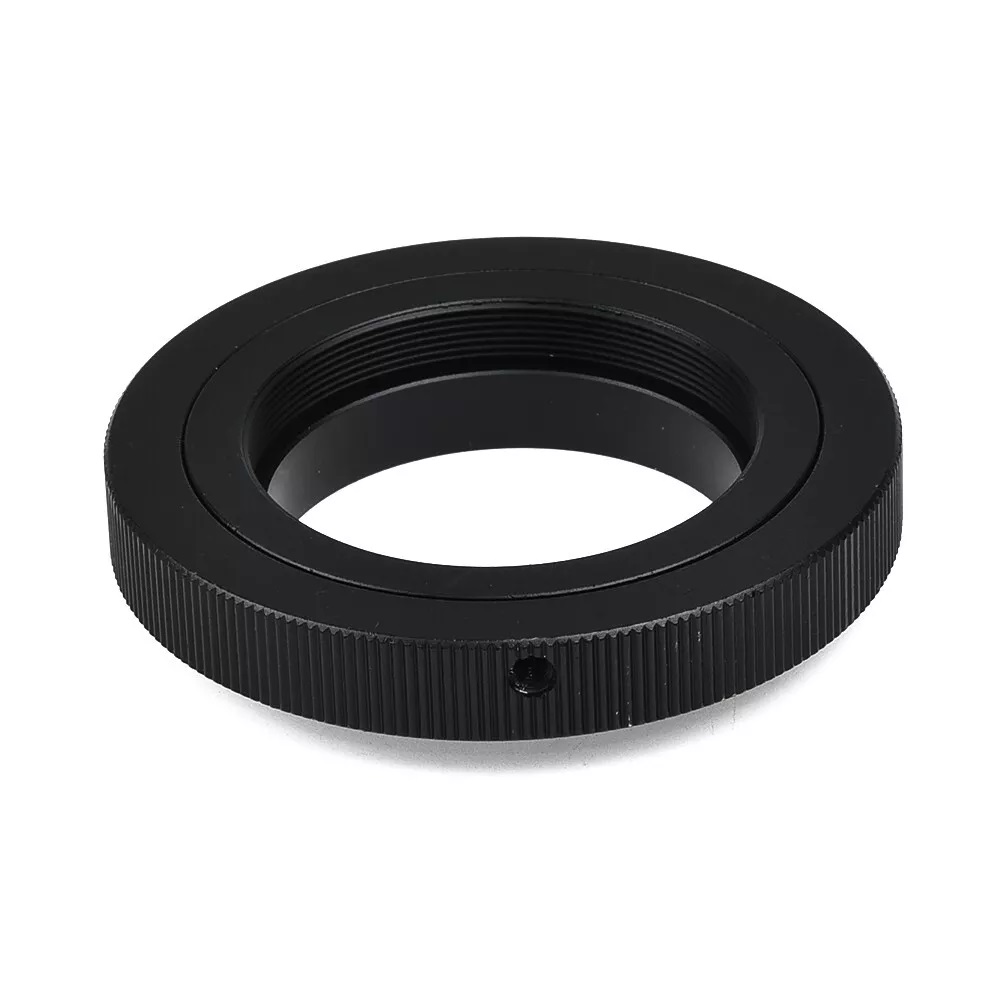

3. T/T2-M42 Adjustable Adapter Ring
Convertitore di Flangia da T/T2 Male (42mmx0.75) a M42 Female (42mmx0.75).
Nota: L'Adattatore Regolabile consente di mantenere il Corretto Allineamento.

4. Step Down 52mm/42mm
Anello Adattatore da 52mm (Male) a 42mm (Female).
Consente l'accoppiamento diretto alla Flange T/T2 Male (42mmx0.75).
Nota: La Flangia T/T2 Standard presenta un Attacco a Vita con Passo Metrico 42mmx0.75 come i Filtri.

5. Step Down 60mm/52mm
Anello Adattatore da 60mm (Male) a 52mm (Female).
Nota: Consente l'Accoppiamento Diretto al Meike MK-C-UP Camera Ring.

6. Meike MK-C-UP Camera Ring
Anello con Flangia EF Camera.
Nota: Utilizzato per l'Accoppiamento Diretto alla EOS-Camera.

Attenzione: Evitare di serrare eccessivamente gli Adattatori.

Per facilitare l'Installazione del Sistema di Accoppiamento conviene svincolare le 2 Flange del EOS/EF-M42 Adjustable Adapter Ring prima di procedere al fissaggio.
Successivamente Riassemblare l'Adattatore per l'Operazione di Allineamento come illustrato nella Sezione Set-Up.
Serrare i 3 Grani Allen solo lo stretto necessario per Bloccare l'Adattatore in Sede in modo di evitare lo sgancio accidentale.
Procedere al Blocco definitivo in Posizione solo al Termine dell'Operazione di Set-Up.
