Durst F60 Enlarger

L'ingranditore rappresenta il pilastro attorno al quale costruire una Camera Oscura Domestica.
Attraverso questo Strumento sarà possibile proiettare un'immagine, presente sul Negativo, sulla Carta Fotografica Fotosensibile.

Negli Ingranditori Fotografici vengono comunemente impiegati i seguenti Sistemi di Proiezione:

1. Sistema a Luce Diffusa
   In questo Sistema un Vetro Diffusore rende la Luce proiettata sul Negativo Morbida & Uniforme in modo da ridurne il Contrasto.
   Tale Soluzione consente di minimizzare eventuali Difetti presenti sul Negativo.
2. Sistema a Luce Condensata
   In questo Sistema un Gruppo Ottico, a Singolo o Doppio Condensatore, rende la Luce proiettata sul Negativo fortemente Direzionale a Raggi Paralleli in modo da esaltare Contrasto & Nitidezza.
   Tale Soluzione evidenzia eventuali i Difetti presenti sul Negativo.
   Applicando un Vetro Diffusore sul Condensatore Ottico sarà possibile convertire una Luce Condensata in Luce Diffusa.
3. Sistema Reflex a Luce Diffura Sistema a Luce Diffura con Specchio a 45° sulla Sorgente Luninosa per limitare il riscalamente di Negativi & Filtri.
4. Sistema Reflex a Luce Condensata
   Sistema a Luce Condensata a Singolo Condensatore con Specchio a 45° sulla Sorgente Luminosa per limitare il riscalamente di Negativi & Filtri.
   Applicando un Vetro Diffusore sul Condensatore Ottico sarà possibile convertire una Luce Condensata in Luce Diffusa.

Gli Ingrandidori Fotografici sono comunemete composti dalle seguenti parti:

1. Testa
   Testa di Stampa si compone delle seguenti parti:
   A. Sorgente Luminosa: Standard o Alogena;
   B. Condensatore o Diffusore (Vetro Opalizzato);
   C. Cassetto Porta Filtri per Filtri Colore o Multigrade;
   D. Cassetto Porta Negativi con Maschere per i vari Formati;
   E. Soffietto di Messa a Fuoco Manuale;
   F. Filtro Rosso Interno o Esterno.
2. Ottica
   Obiettivo per la proiezione del'Immagine dal Negativo alla Tavola di Base.
   La Lunghezza Focale dell'Obiettivo impiegato dipende dalla Formato del Negatino in Stampa.
3. Base
   Tavola di Base per la Stampa della Carta Fotografica.

Sul mercato sono inoltre disponibili degli Ingranditori con AutoFocus che non richiedono la Messa a Fuoco dell'Immagine sulla Tavola di Base durante le Operazioni per la Composizione della Stampa.

Per l'impiego dell'Ingranditore in Camera Oscura procedere nel seguente modo:

1. Inserire il Fotogramma nel Porta Negativi presenta nella Testa di Stampa.
   NOTA:Questo Cassetto consente di mantenere il Negativo nella Corretta Posizione.
2. Installare sulla Testa un Obiettivo adeguato al Formato del Negativo in Stampa.
   NOTA: Qualora l'Ingranditore venga utilizzato per un solo Formato non sarà necessario procedere alla sostituzione.
   ATTENZIONE: Impiegare esclusivamente Ottiche per Riprese Monodimensionali in grado di garantire un'elevata Nitidezza sull'Intera Immagine.
3. Regolare il Corretto Rapporto di Riproduzione (Ingrandimento) spostando la Testa di Stampa mediante un Sistema a Cremagliera.
4. Procedere alla Messa a Fuoco dell'Immagine sulla Tavola di Base.
   NOTA: Utilizzare un Focometro per facilitarne l'Operazione.
5. Impostare il Diaframma sull'Obiettivo.
   AVVERTENZA: Per una migliore resa impostare il Diaframma ad un Valore Medio di f-Stop.
   NOTA: Con Valori Bassi avremo un'Immagine Luminosa mentre con Valori Alti un'Immagine Scura.
6. Inserire nel Cassetto Porta Filtri un Multigrade Filter adeguato per il Corretto Contrasto.
   ATTENZIONE: Operazione indispensabile per la Stampa con Carte Fotografiche a Contrasto Variabile.
   NOTA: Nella Stampa a Colori impiegare un Ingranditore con Testa Colore per semplificare notevolmente l'Operazione.
7. Calcolare la Corretta Esposizione.
   NOTA: Per determinare la Corretta Esposizione procedere alla Operazione di Provinatura.
8. Impostare il Tempo di Esposizione sul Timer dell'Ingranditore.
   NOTA: Impiegando un Timer sarà possibile controllare con precisione il Tempo di Esposizione.

Ottenuta il Corretto Valore di Esposizione procedere alla Fase Successive:

1. Sviluppo
   L'Operazione consente la formazione dell'Immagine attravero una reazione chimica con l'Emulsione Fotosensibile sulla Carta Fotografica.
   NOTA: Mantenere una Temperatura Costante per un corretto Sviluppo.
2. Fissaggio
   L'Operazione consente l'Arresto dello Sviluppo per fissare l'Immagine .
3. Lavaggio
   L'Operazione di Lavaggio in Acqua consente di rimuovere completamente i Reagenti.
4. Asciugatura
   L'Operazione consente di rendere fruibile la Stampa al termine del Processo.

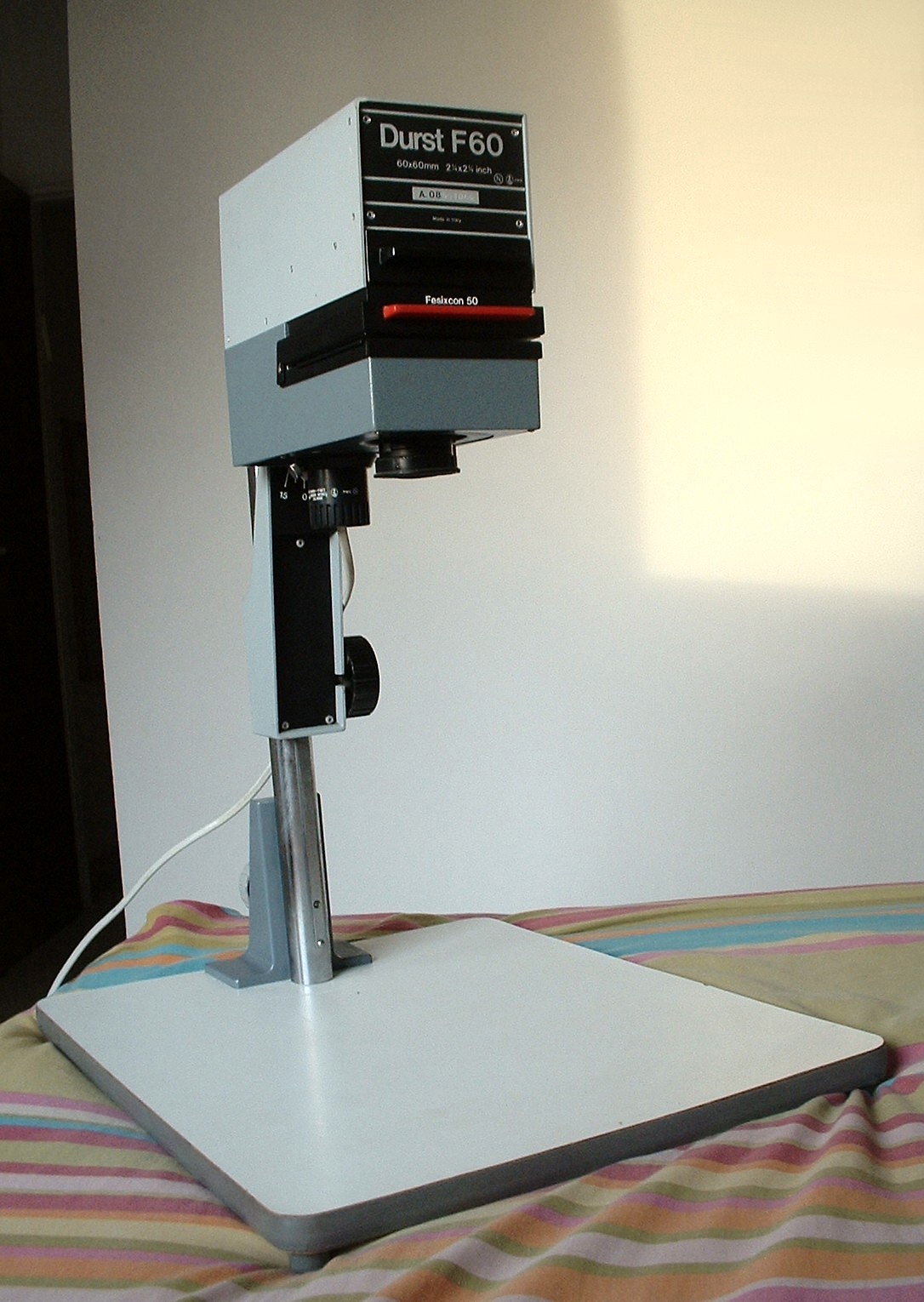

Attualmente dispongo di un Ingranditore Durst F60 Reflex a Singolo Condensatore per la Stampa fino al Formato 120 (6x6).
In relazione al Tipo di Configurazione impostata potremo Stampare i seguenti Formati:

1. Formato 135
   Dimensione Massima di Stampa pari 24x30cm con Ottica da 50mm & Condensatore Fesixson 50.
   NOTA: Configurazione Standard sull'Ingranditore Dust Model F30.
2. Formato 120
   Dimensione Minima di Stampa pari 30x40cm con Ottica da 75mm & Condensatore Fesixcon 75.
   NOTA: Configurazione Standard sull'Ingranditore Dust Model F60.

Per l'impiego con i Formati 120 & 135 utilizzo la seguente Configurazione:

A1. El-Nikkor 50mm f/2,8 Enlarger Lens

Ottica Standard per il Formato 135 (35mm) da impiegare in combinazione al Condensatore Fesixcon 50.
Questa Configurazione consente di raggiungere un Ingrandimento Massimo di 13x sulla Tavola di Base.

A2. El-Nikkor 75mm f/4 Enlarger Lens

Ottica Standard per il Formato 120 (6x6) da impiegare in combinazione al Condensatore Fesixcon 75.
Questa Configurazione consente di raggiungere un Ingrandimento Massimo di 8x sulla Tavola di Base.

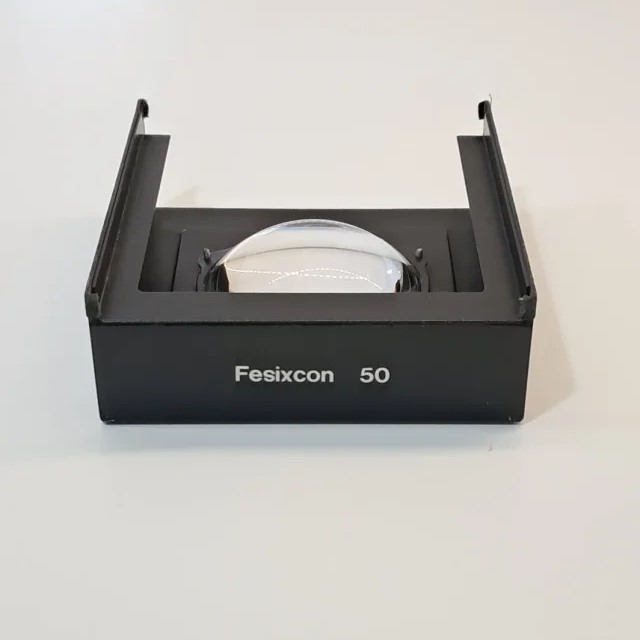

B1. Fesixcon 50

Condensatore per il Formato 135 (35mm) da impiegare con Ottiche da 50mm.
NOTA: Condensatore Standard sull'Ingranditore Dust Model F30.

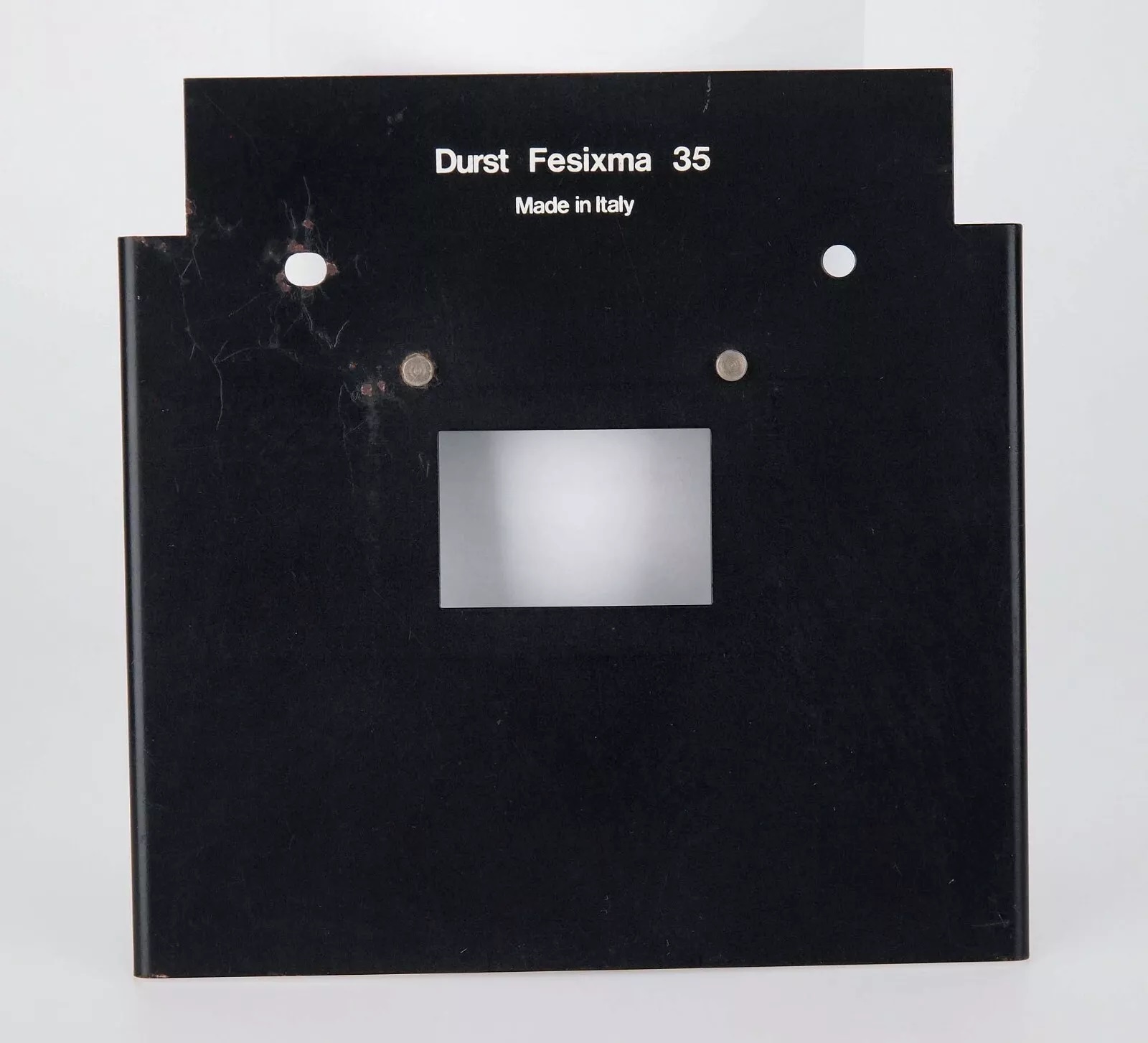

AVVERTENZA: Per la Stampa nel Formato 135 viene richiesto l'impiego della Maschera Fesixma 35 in combinazione con il Cassetto Standard Fesixneg 66.

ATTENZIONE: Impiegando il Fesixcon 50 nel Formato 120 (6x6) avremo una minore Luminosità a parità di Sorgente Luminosa.

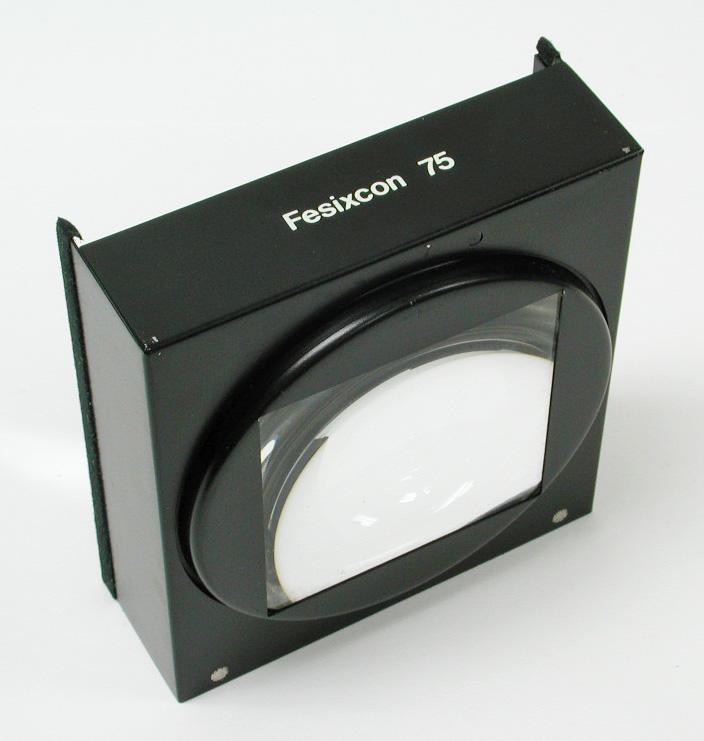

B2. Fesixcon 75

Condensatore per il Formato 120 (6x6) da impiegare con Ottiche da 75mm.
NOTA: Condensatore Standard sull'Ingranditore Dust Model F60.

AVVERTENZA: Per la Stampa nel Formato 120 sarà impiegato il Cassetto Standard Fesixneg 66..

ATTENZIONE: Impiegando il Fesixcon 75 nel Formato 135 (35mm) avremo una minore Luminosità a parità di Sorgente Luminosa.

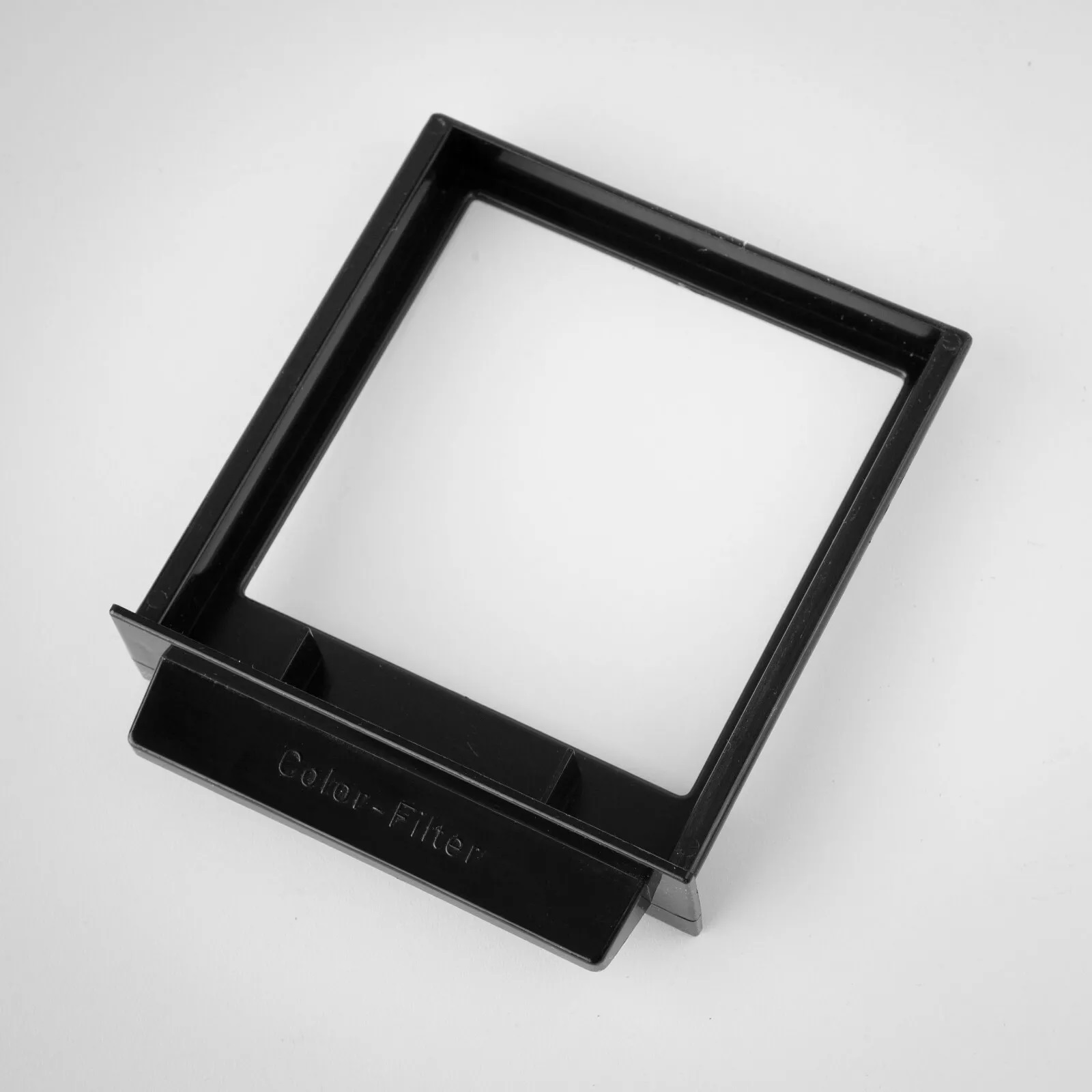

C. Cassetto Filtri

Cassetto Porta Filtri 70x70mm per Filtri Multigrade.
NOTA: Telaio Porta Filtri richiesto per una migliore Planarità con i Filtri FOMA.

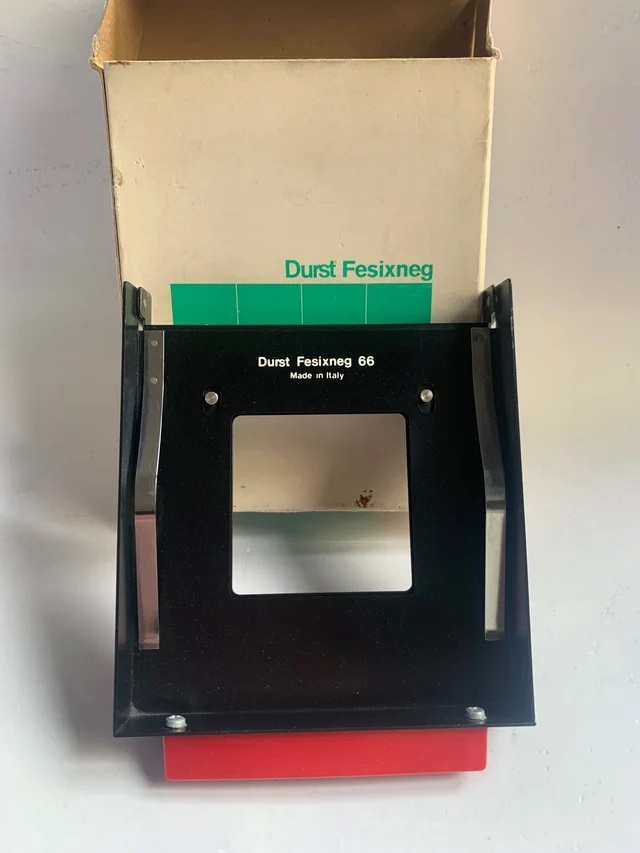

D. Fesixneg 66

Cassetto Standard per il Formato 120 (6x6).

Maschera a Corredo con Fesixneg 66 per la Stampa nel Formato 135 (35mm).

NOTA: Disponibile come Opzional i Cassetti Fesixneg 35 & Instamatic per la Stampa nei Formato 135 (35mm) & 26x26mm.

Per ottimizzare le Operazioni gli Ingranditor Dust F30 & F60 integrano le seguenti Funzioni:

1. Sistema per la Correzione della Distorsione
   Valore Massimo di Correzione fino a 20° mediante Testa Inclinabile.
2. Messa a Fuoco Micrometrica
   Sistema a Soffietto per la Messa a Fuoco sulla Tavola di Base.
3. Supporto Ottica Tipo Leica M39 (39x1mm)
   NOTA: Anello Adattatore per Ottiche M25 fornito a Corredo.

Al fine di superare i Limiti imposti dalla Tavola Base (40x50cm) per la Stampa di Gigantografie & Poster procedere nel modo seguente:

1. Stampa a Pavimento
   In questa Configurazione sarà necessario Ruotare la Testa di 180° per svincolarla dalla Colonna in modo da montarla sul Lato Opposto.
   NOTA: Applicare un Contrappeso sulla Tavola di Base per impedire il Ribaltamento dell'Ingranditore.
2. Stampa a Parete
   In questa Configurazione sarà Inclinare la Testa di 90°.

Per l'impiego in Stampe Colore sarà inoltre possibile installare sulla Testa dell'Ingranditore l'Analizzatore Colore Dust Colorneg Analyser.
Tale Sistema consentirà di ottimizzare le Operazioni necesarie per determinare l'Esposizione e la Filtratura Colore.

In Origine l'Ingranditore utilizzava comuni Lampadine E27 Bianche ad Incandescenza con una Potenza in Watt compresa fra 75W e 100W.
Con lo sviluppo della Tecnologia utilizzo una Lampadine Led E27 a Luce Calda (2700°K) da 8,5W o 10,5W equivalenti a 75W o 100W.
L'Impiego di Lampade a Led consente di eliminare il Surriscaldamento sul Negativo & Filtri durante le Operazioni di Stampa.

Con la Rimozione della Testa, sarà inoltre possibile utilizzare la Colonna come uno Stativo per Riproduzione & Copia.
A tale scopo sarà necessario acquistare un Adattatore da 3/8" a 1/4" per montare direttamente la Fotocamera.

Per la Macrofotografia impiego un Supporto a Slitta per distanziare la Fotocamera dalla Colonna durante le Riprese con il Soffietto.
