Battery Assist Device Lever

Archivio

Armi Lunghe

ATTENZIONE
Prima di Procedere all’Installazione della Leva Tattica di Blocco dell’Otturatore verificare che l’Arma sia Scarica, Camera di Cartuccia Vuota e Sicura Inserita.

ATTENZIONE
Prima di Procedere all’Installazione seguire attentamente le Istruzioni poiché le componenti sotto compressione potrebbero causare lesioni durante l’Operazioni.

ATTENZIONE
Osservare scrupolosamente le Istruzioni di Sicurezza relative al Maneggio Armi per evitare lesioni personali o il danneggiamento dell’Arma.

Istruzioni di Montaggio

Fase 1
Installazione della Leva Tattica Sblocco Otturatore

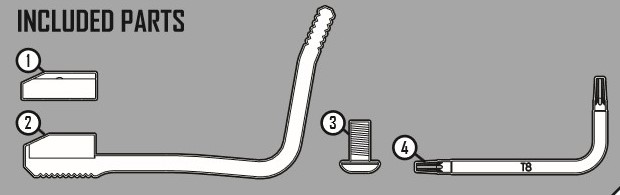

Sul Castello, sollevare la Leva di Sbocco Standard per posizionare la Piastra Posteriore (1) per fissare la Leva Tattica.

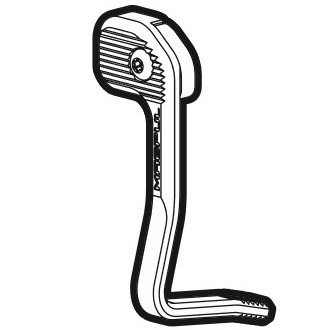

Posizionare la Leva Tattica (2) in modo da allineare il foro di fissaggio con la Piastra Posteriore filettata.

Fase 2
Serraggio Vite di Blocco

Utilizzando la Chiave T8 Torx in dotazione (4), serrare la vite T8 (3) senza eccedere per non danneggiare la Leva Tattica.

NOTA: Prima di utilizzare l’Arma procedere ad una verifica accurata per evitare possibili lesioni al Tiratore durante le Sessioni di Tiro al Poligono.

Istruzione Formale

A. Blocco Otturatore

NOTA: Prima di Procedere inserire la Sicura puntando l’Arma verso una Direzione Sicura.

Per Bloccare l’Otturatore in Posizione Aperta premere verso l’Alto la Leva Tattica mentre viene arretrato l’Otturatore utilizzando la Maniglia di Armamento senza sfiorare il Grilletto.

Rilasciare la Maniglia finché l’Otturatore non rimane bloccato in Posizione Aperta.

B. Rilascio Otturatore

Per Rilasciare l’Otturatore premere verso il Basso la Leva Tattica senza sfiorare il Grilletto per portarlo in Posizione di Chiusura.

C. Leva Standard

Utilizzando la Leva Standard sarà ancora possibile Bloccare & Rilasciare l’Otturatore come descritto nel Manuale Operativo a corredo dell’Arma.
