Canon EOS EF Auto Bellows

Nota: Disattivare obbligatoriamente la Funzione AF quando viene impiegato il Meike MK-C-UP EOS EF Extension Cord. Operazione richiesta poiché la Messa a Fuoco sarà ottenuta variando la Distanza dal Soggetto Ripreso.
In Configurazione Standard EOS EF Lens l'Escursione del Soffietto sarà compresa fra fra 125mm e 260mm di conseguenza avremo i seguenti Rapporti di Riproduzione:

  Standard Canon EF 50mm f/1.8 STM Lens
Giera di Messa a Fuoco all'Infinito

  Estensione   Messa a Fuoco   Ingrandimento   Ripresa
  125mm   mm   0,8x   30x45mm
  135mm   mm   1,0x   25x35mm
  145mm   mm   1,2x   20x30mm
  155mm   mm   1,4x   20x25mm
  165mm   mm   1,5x   15x25mm
  175mm   mm   1,7x   15x20mm
  185mm   mm   1,9x   10x20mm
  195mm   mm   2,1x   10x15mm
  205mm   mm   2,3x   10x15mm
  215mm   mm   2,5x   10x15mm
  225mm   mm   2,7x   10x15mm
  235mm   mm   2,9x   10x15mm
  245mm   mm   3,1x   10x15mm
  255mm   mm   3,3x   5x10mm
  260mm   mm   3,4x   5x10mm
  260mm#   mm   3,5x   5x10mm

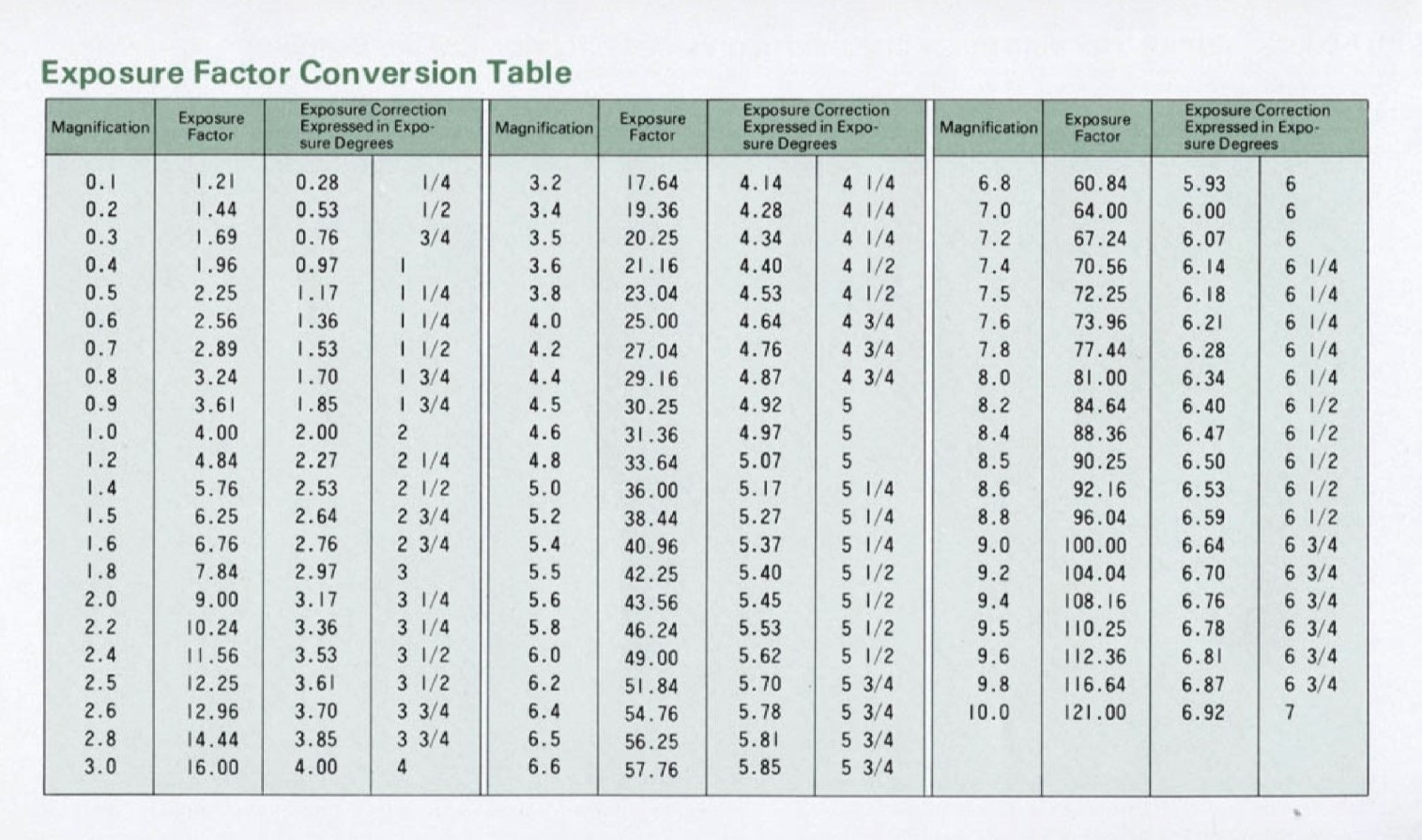

  Nota: In Fotocamere APS-C sarà applicato un Fattore di Ritaglio di 1,6x.
#: Con Ghiera di Messa a Fuoco Completamente Estesa.


Nonostante quasi mezzo secolo dalla sua introduzione il Macro System sviluppato da Canon risulta ancora al attuale in un mondo dominato dal digitale.
Nella prima decade degli anni Duemila, con l'acquisto della Canon 450D, sono riuscito a reciclare, oltre alle Ottiche FD-Series, anche gli Accessori Macro utilizzati con le Film Camera della A-Series.

In questi ultimi 25 anni ho avuto la possibilità di sfruttare con soddisfazione anche i 3 Soffietti A-Series.

In paricolare il Modello Auto Bellows con Escursione Massima di 175mm e Sistema per il Ribaltamento dell'Inquadratura.

All'inizio della seconda decade, con l'introduzione delle Canon Mirrorless, ho sfruttato maggiormente le Ottiche FD-Series.
Poiché con la nuova Flangia RF era possibile ottenere la Messa a Fuoco all'Infinito senza elementi ottici aggiuntivi.

Con l'acquisto della Canon R100 Mirrorless, avendo la necessità di reperire nuovi Adapter EOS-FD, ho acquistato anche un Accessorio della Meike per l'Inversione dell'Ottica.
Che consentica, oltre al controllo del Diaframma, anche la Messa a Fuoco AF dell'Ottica.

Osservando i Soffietti Automatici della Novoflex ho impiegato il Meike MK-C-UP per rendere completamente Automatici i Soffietti Canon.
In questo modo le Ottiche EF sono utilizzabili, in combinazione ai Soffietti, in modalità completamente Automatica.

A tale scopo ho sfruttato agli Adattatori forniti a Corredo nei Diametri: 58mm, 67mm, 72mm e 77mm.

Nota: Per l'Accoppiamento sconsiglio l'impiego diretto dei Filetti da 60mm vista l'impossibilità di reperire una Anello Step-Up o Step-Down completamente compatibile.

EF Mount Camera

Nota: Utilizzando questa configurazione dovremo aggiungere un Incremento della Lunghezza Focale, Lato Corpo Macchina, di circa 45mm.

Per l'Accoppiamento al Corpo Macchina, impiego i seguenti Adattatori:

  1. EOS Camera Adapter Bellows Ring;
    Adattatore da FD Camera Mount a EOS-EF Lens Mount.
  2. Reverse Lens Protection;
    Flangia EF con Filettatura 58mm Female per l'Accoppiamento Diretto al Meike Adapter 58mm Lens.
  3. Meike Adapter 58mm Lens;
    Adattatore di Accoppiamento diretto al Meike MK-C-UP con Filettatura da 58mm Female.
    Avvertenza: Per il Corretto allineamento fra Corpo Macchina e Soffiento inserire sull'Adattatore degli O-Ring in Gomma per Idraulica.
    Attenzione: Evitare di serrare eccessivamente Adattatore.
  4. Meike MK-C-UP Camera Ring

EF Mount Lens

Nota: Utilizzando questa configurazione dovremo aggiungere un Incremento della Lunghezza Focale, Lato Ottica, di circa 40mm.

Mentre per l'Accoppiamento all'Obiettivo EF/EF-S ho impiegato i seguenti Adattatori:

  1. Meike MK-C-UP Lens Ring
    Sezione Interna con Filettatura Interna per Fissare Filtri di Protezione o Paraluce.
  2. Filtro UV 40,5mm;
    Filtro UV impiegato come distanziatore a causa della Filettatura di Accopiamento da 60mm.
    Avvertenza: In presenza di Filettatura Interna con bave sarà necessario forzare il Filtro.
  3. Anello Step-Up da 40,5mm a 52mm (o 58mm); Attenzione: Fra Filtro & Step-Up sarà necessario ottenere il Corretto Accoppiamento.
  4. Anello di Inversione CA52 (o CA58);
    Adattatore da 52mm (o 58mm) Male a FD Lens Mount.

Nota: Per le Operazioni di Smontaggio degli Anelli & Filtri impiegare le Chiavi per la Rimozione dei Filtri Bloccati.

Poiché il Soffietto in Configurazione FD consente un'Escursione compresa fra 40mm e 175mm dovremo aggiungere la Somma della Distanza Focale introdotta dall'impiego dei 2 Adattatori per la Flangia FD-Meike MK-C-UP.
Di conseguenza avremo un escursione del Soffietto compresa fra 125mm e 260mm.

Per escursioni Inferiori a 125mm impiegare gli Estension Tube EF/RF Set.

FD Mount Lens

Utilizzando questa configurazione dovremo sottrarre della Lunghezza Focale circa 75mm poiché sarà impiegato il EOS-EF Camera Adapter Bellows Ring.
Mentre per lo Sblocco del Diaframma sugli Obiettivi FD-Series sarà necessario impiegare il Double Cable Release in combinazione con un RS-60E3 Remote Control.
