Canon Remote Control E3 PinOut

Il Connettore "Canon E3 Plug Connector" a 3 Poli sviluppato per controllare da remoto le EOS Consumer Camera.

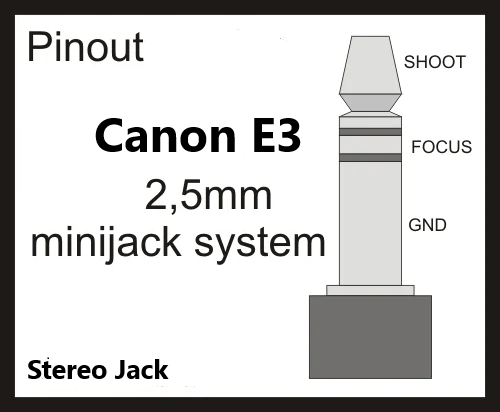

Utilizza un Connettore Standard a 3 Poli identico al MiniJack Stereo da 2,5mm.
Utilizzato sulle Canon EOS 450D & R100.

Il Sistema Cablato consente di controllare, oltre allo Scatto dell'Otturatore, anche l'Operazione di Messa a Fuoco Automatica (AF).

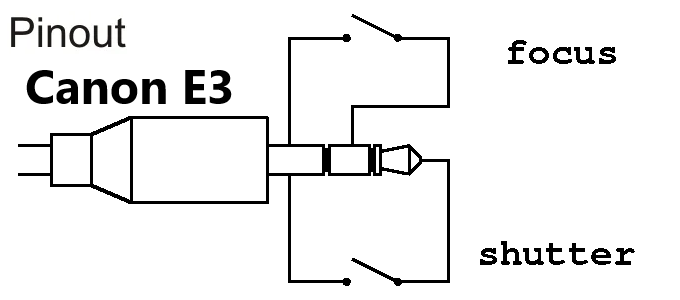

In questa configurazione per Attivare l'Operazione di Messa a Fuoco (AF) basterà Mettere a Terra (GND) il Pin Focus mentre per Attivare l'Otturatore (Scatto) mettere a Terra (GND) il Pin Shoot.

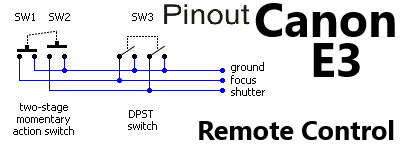

Solitamente i Telecomandi Canon dispongono di un solo Interruttore a 2 Posizioni per le seguenti Funzioni:

1. AutoFocus (AP)
   1° Posizione Pin Focus a Terra (GND).
2. Shoot (Scatto)
   2° Posizione Pin Focus & Shoot a Terra (GND).

Qualora si decida di realizzare un Telecomando personalizzato sarà possibile separare le Funzioni utilizzando 2 Interruttori Indipendenti.
