Collimatore Laser

Montaggio Ottiche

Bench Rest - Carabina - Pistola

ATTENZIONE: Prima di procedere con le Operazioni accertarsi sempre che l'Arma sia completamente Scarica.
Ispezionare visivamente la Camera di cartuccia & Caricatore per garantire che tutte le Munizioni siano state Rimosse.

Come per il Modello Ottico il Collimatore Laser consente di facilitare la calibrazione degli Organi di Mira (Ottiche o Guide Metalliche).

L'uso del Collimatore non dispensa il Tiratore dal procedere alla Calibrazione Finale in Poligono.

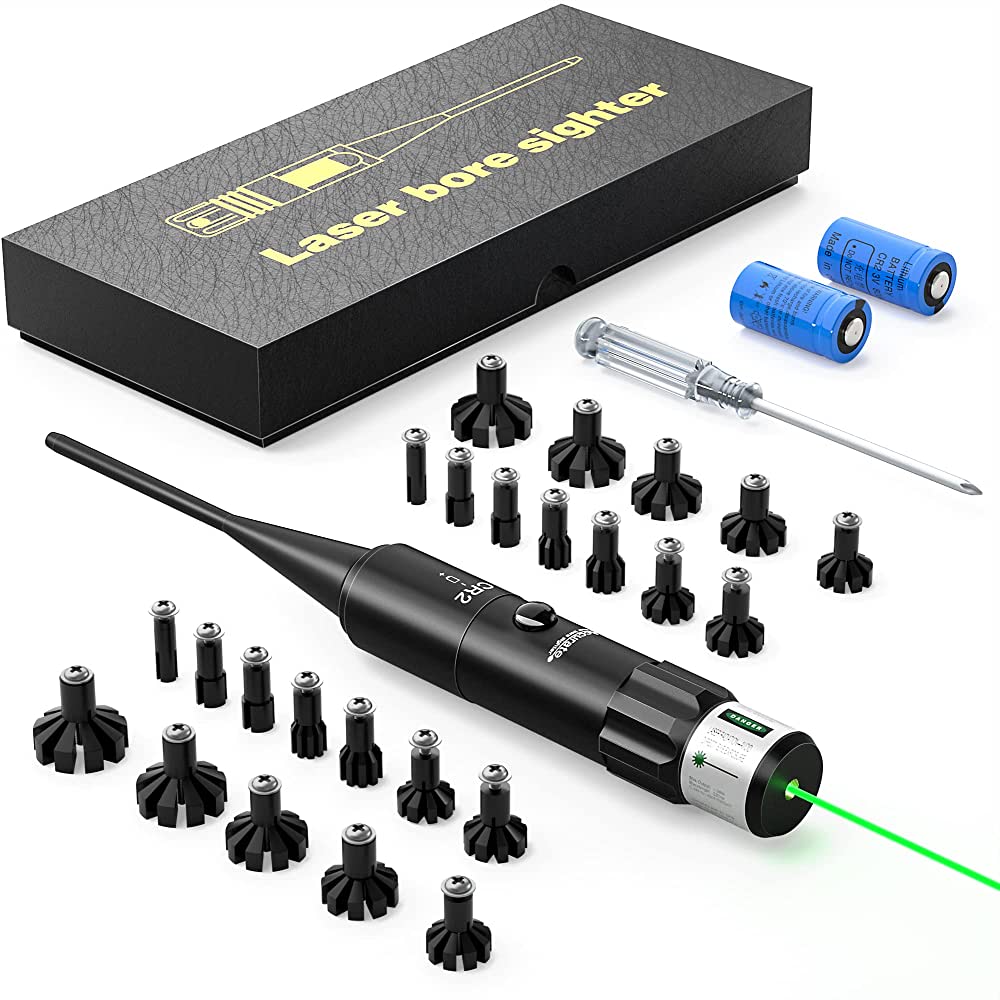

Solitamente il Collimatore si compone di 2 Parti:

1. Modulo Laser
   Emettitore Laser Rosso a 650 nm da 2.9 mW con Divergenza del Fascio 0°
2. Adattatori ad Espansione
   Gli Adattatori forniti a corredo consentono il fissaggio in Carabine con un Calibro compreso fra il .22 e il .50.
   NOTA: Sono disponibili Adattatori per Fucili a Canna Liscia in Calibro 12 & 20.

Data la Bassa Potenza dell'Emettitore Laser, utilizzare il Collimatore solo in condizioni di Ridotta Luminosità.

ATTENZIONE: Non Modificare la Calibrazione sul Collimatore.
L'eventuale Ricalibrazione sarà possibile solo in Fabbrica da Personale Specializzato.

Per l'installazione del Collimatore Laser procedere nel seguente modo:

1. Selezionare l’Adattatore in relazione al Calibro della Carabina.
2. Avvitare l’Adattatore sull'Asta del Collimatore mediante la Vite di Fissaggio.
3. Serrare la Vite di Fissaggio finché l'Adattatore non si espande al Diametro della Canna.
4. Spingere l’Asta del Collimatore nella Canna.
5. Accendere il Collimatore inserendo le Batterie.
   NOTA: Pacco Batteria composto da n.3 SR44.

Per le Operazioni di Calibrazione procedere nel seguente modo:
Avvertenza: Per facilitare le Operazioni di Calibrazione sulle Carabine utilizzare un Rest.

1. Se il Puntamento avviene ad una Distanza compresa fra i 50 e i 100 metri. Regolare il Reticolo dell'Ottica in Derivazione & Elevazione per Centrare il Punto Rosso.
2. Se il Puntamento avviene ad una Distanza Inferiore ai 50 metri.
   Regolare il Reticolo per compensare l’Altezza degli Attacchi.
   NOTA: Solitamente 1,5” sopra al Punto Rosso.

NOTA: In presenza di Luce Intersa procedere alla Calibrazione del Reticolo ad una Distanza Massima di 25 metri.

AVVERTENZA: Per Calibrazione degli Organi di Mira sulle Pistole eseguire le Operazioni ad una Distanza Compresa fra 10 e i 25 metri.

Al termine dell'Operazione di Calibrazione procedere nel seguente modo:

1. Rimuovere il Collimatore dalla Canna.
2. Rimuovere le Batterie per Spegnere il Laser.
3. Calibrazione Finale in Poligono.

ATTENZIONE: Prima di procedere con le Operazioni accertarsi sempre che l'Arma sia completamente Scarica.
Ispezionare visivamente la Camera di cartuccia & Caricatore per garantire che tutte le Munizioni siano state Rimosse.

Al termine della Calibrazione Finale in Poligono installare il Collimatore per Registrare la Posizione del Reticolo rispetto alla Griglia di Riferimento sul Bersaglio.

AVVERTENZA: Integrate la registrazione con i Dati relativi alla Ricarica.

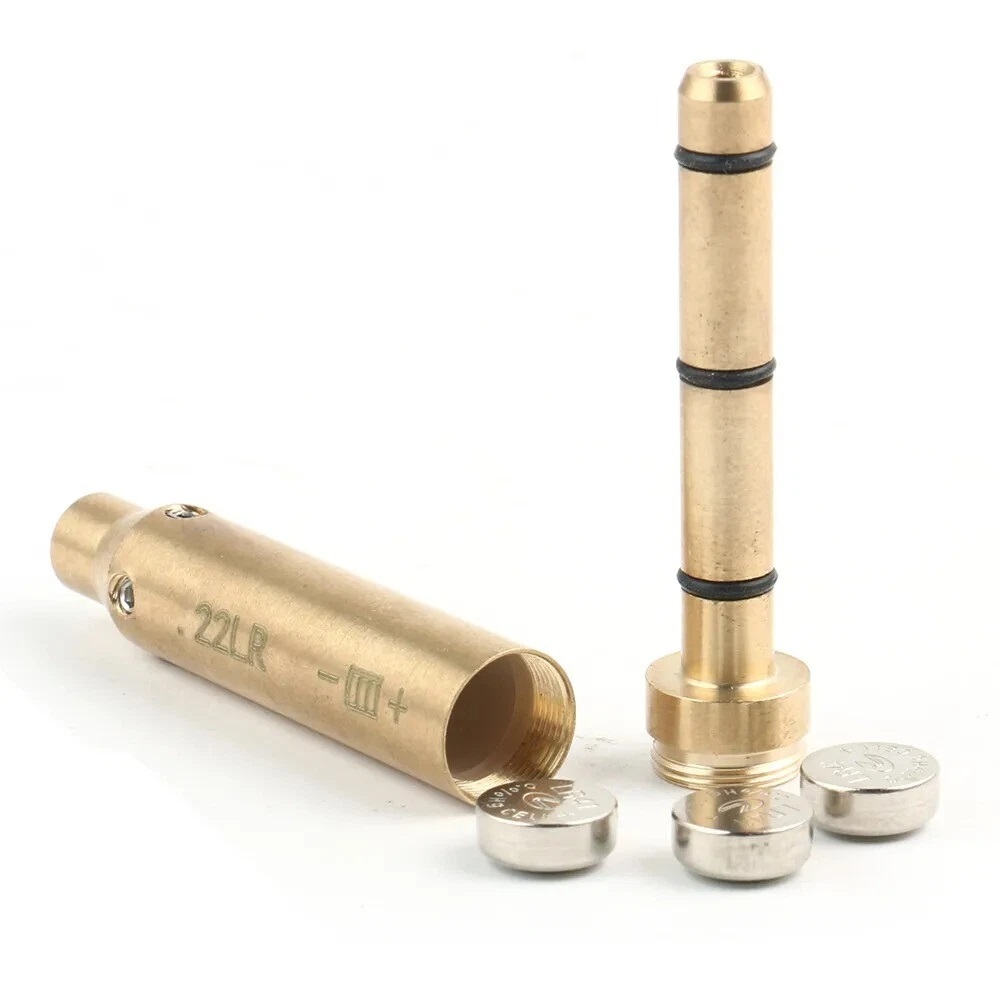

Il Mercato offre, oltre al Modello Precedentemente Descritto, un Collimatore Laser ad Inserto nei seguenti Calibri: 223Rem, 308Win, 17mm, 22Lr, 9mm/38Sp, 40mm e 45mm.
Alcuni di questi Strumenti consentono, attravero la sostituzione del O-Ring Centrale, l'impiego per differenti Calibri.

Attualmente dispongo solo di 2 Collimatori in Calibro 22Lr e 9mm/38Sp da utilizzare per la Calibrazione delle Armi Corte.
Mentre per le Armi Lunghe preferisco utilizzare i Calibratori a Cartuccia che garantiscono una migliore Accuratezza.

Tabella riassuntiva relativa alle Batterie Compatibili per i Collimatori Laser ad Inserto utilizzati comunemente nella Calibrazione dei reticoli.

Calibro	Numero	Tipo	Modello Equivalente
22Lr	3	SR41	AG3 - LR41 - LR736
9mm/38Sp	3	SR41	AG3 - LR41 - LR736
