3.5. Traverse Limite di Stazionamento

Il Punto di Ingombro corrisponde al Punto Limite su un Binario Convergente (Scambi, Piattaforme Girevoli) dove i Veicoli devono arrestarsi per non scontrarsi con un Veicolo presente sull'altro Binario.
I Limiti sono sempre contrassegnati con Indicatori per il Punto di Ingombro.
In una Ferrovia Standard la Distanza Minima ammessa tra due Binari corrisponde a 3,5 metri, il Regolamento Ferroviario impone di aumentare ulteriormente lo Spazio Libero di 0,5 metri quindi la Distanza Minima regolamentare tra i due Binari sarà pari a 3,9 metri.
Questi nuovi indicatori per il Punto di Ingombro sono installati solo in alcune Stazioni di conseguenza per indicare quali segnali rispettano la nuova normativa sono stati colorati con una Riga Rossa Centrale.

A	B

A. Indicatore per il Punto di Ingombro
B. Nuovo Indicatore per Punto di Ingombro secondo la Nuova Normativa

C	D	E

C. Indicatore per il Punto di Ingombro
Indicatori separati per i Binari Convergenti.
D, Indicatore per il Punto di Ingombro nelle Operazioni di Manovre
E. Indicatore per il Punto di Ingombro con Vagoni adibiti al Trasporto Veicoli aventi Dimensioni Standard.

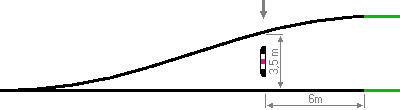

Vecchio Regolamento (Distanza Minima 3,5 metri).

La Freccia indica il punto dove la distanza tra i Binari corrisponde a 3,5 metri.

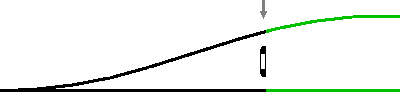

Disposizione Standard

Binari Isolati

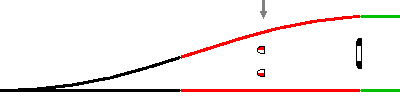

Punto di Ingombro spostato alla Fine del Binario Isolato (Indicatori Rossi)

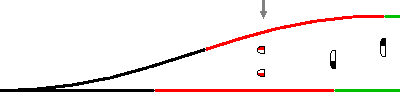

Indicatori Addizionali aggiunti per Indicare il Punto di Ingombro nelle Operazioni di Manovra.

Indicatori di Ingombro separati per differenti sezioni Di Binario

Veicoli con Dimensioni Ridotte

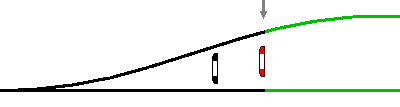

Traverse di Colore Nero per indicare il Punto di Ingombro per i Veicoli aventi Dimensione Ridotta.
Traverse Rosse per indicare il Punto di Ingombro per i Veicoli aventi Dimensioni Standard.

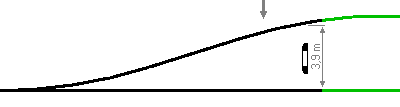

Nuovo Regolamento (Distanza Minima 3,9 metri)
