Livella per Picatinny Rail

Montaggio Ottiche

Bench Rest - Carabina - Pistola

Lo Strumento, progettato per le Guide Picatinny, consente il Corretto Allineamento dell'Ottica senza l'impiego di una Livella di Riferimento.

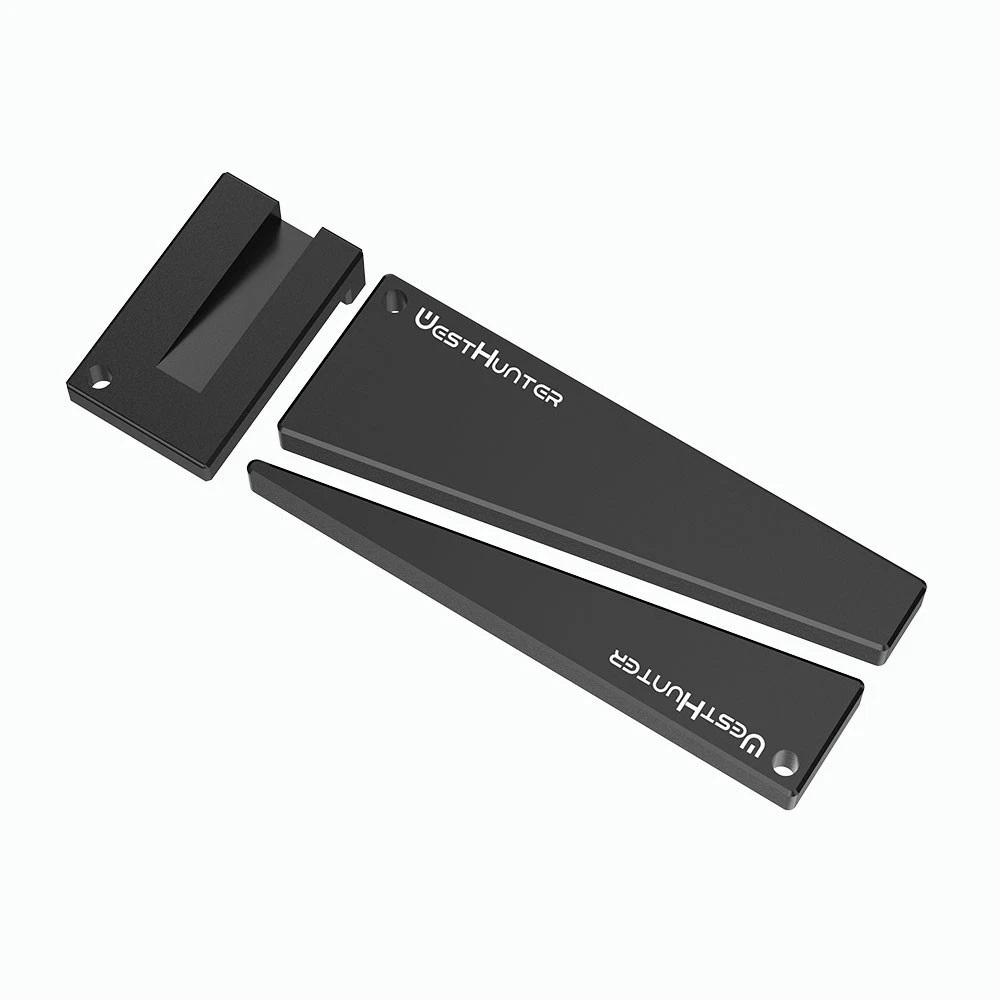

Lo Strumento si compone di una 2 Cunei e una Base con le seguentiFunzioni:

• Base Cuneo
  Bade di Fissaggio per Guida Picatinny
• Cuneo Large
  Cuneo per Altezze dell'Ottica comprese fra 0,49" a 1,05".
• Cuneo Small
  Cuneo per Altezze dell'Ottica comprese fra 0,18" a 0,56".

Per un preciso allineamento seguire attentamente la seguente procedura:

A. Bloccare l’Arma su di una Morsa o posizionarla su un Rest, in modo che la canna sia livellata e parallela al terreno.

B. Posizionare l'Ottica sugli Anelli senza bloccarla in modo che possa ruotare liberamente sull'Asse.

C. Posizionare la Base del Cuneo sulla Guida Picatinny in corrispondenza della Base in cui sono alloggiate le Torrette dell'Ottica.

D. Selezionare il Cuneo corrispondente per l'Altezza richesta dall'Ottica.

E. Inserire nel Incavo della Base il Cuneo selezionato in precedenza.

F. Spingere il Cuneo finché non collida con la Base delle Torrette. Nota: Quando il Cuneo avrà raggiunto il Fine Corsa l'Ottica sarà perfettamente Livellata.

G. Mantendo il Cuneo in Posizione Serrare con cautela gli Anelli da entrambe le estremità per eviterare un disallineamento dell’Ottica.
Nota: Serrate le Viti sugli Anelli alla giusta coppia utilizzando una Chiave Dinamometrica.

Avvertenza: L'Attrezzo consente l'installazione di Ottiche con Altezza degli Attacchi compresa fra 018" a 1,05".

Attenzione: Utilizzabile esclusivamente quando la Base sotto alle Torrette presenta una Superficie Piana

A differenza di altri Sistemi proposti dal Mercato questo Strumento consente di ottenere Ottimi risultati senza eccessive complicazioni.
