Regolazione delle Mire Metalliche Tipo A-1

Archivio

Armi Lunghe

Azzeramento delle Mire Metalliche

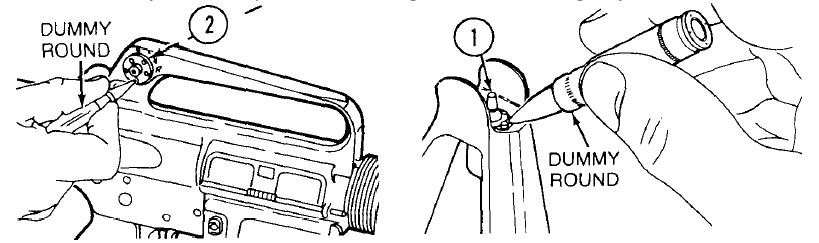

Muovere le Mire Metalliche Anteriori (1) & Posteriori (2) allo scopo di Verificare la completa funzionalità quindi procedere all'Azzeramento delle Mire sulla Carabina.

Mire Posteriori

Allo scopo di Procedere alla Regolazione dello Spostamento Laterale ruotare il Cilindro nella seguente Direzione:

1. Per Muovere il Punto d'Impatto a Destra, Ruotare il Cilindro in Senso Orario nella Direzione della Freccia e della Lettera R.
2. Per Muovere il Punto d'Impatto a Sinistra, Ruotare il Cilindro in Senso Anti-Orario.

Ogni Scatto muove il Punto d'Impatto dei Proiettili come indicato nella Tabella seguente.

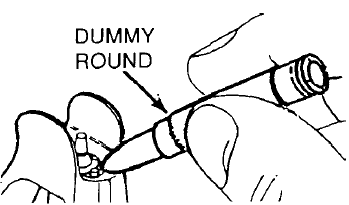

Mire Anteriore

Allo scopo di Procedere alla Regolazione dell'Elevazione ruotare il Cilindro nella seguente Direzione:

1. Per Alzare il Punto d'Impatto, Ruotare il Cilindro nella Direzione della Freccia.
2. Per Abbassare il Punto d'Impatto, Ruotare il Cilindro nel Senso Opposto.

Ogni Scatto muove il Punto d'Impatto dei Proiettili come indicato nella Tabella seguente.

Tabella Punto d'Impatto

Punto d'Impatto (1 Click)		Distanza
Sistema di Mira
Standard	Ridotto (Mire Basse)
0,7 cm (17/64 in.)	0,9 cm (23/64 in.)	25 Metri
2,8 cm (1-3/32 in.)	3,5 cm (1-3/4 in.)	100 Metri
5,6 cm (2-13/64 in.)	7,0 cm (2-3/4 in.)	200 Metri
