Tektronix Series 1410 Chassis

Broadcasting

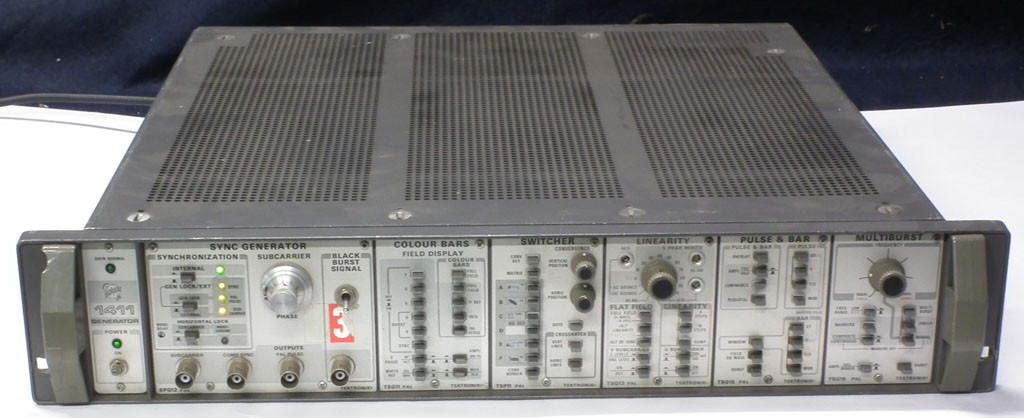

Tektronix 1411 PAL con Opzioni: SPG12 + TSG11 + TSP11 + TSG13 + TSG15 + TSG16


Indice


SPG2/SPG12/SPG22 Sync Generator
TSG7/TSG11/TSG21 Color Bars
TSG2/TSG12 Convergence
TSG3/TSG13/TSG23 Linearity
TSG5/TSG15/TSG25 Pulse & Bars
TSG6/TSG16/TSG26 Multiburst
TSP1/TSP11/TSP21 Switcher


La Serie 1410 dei Generatori Test per Segnale e Sincronismo sono delle Apparecchiature da Studio, Unità Esterne, Centro di Produzione utilizzate in ogni situazione dove viene richiesta un elevata qualità per il Test e la Sincronizzazione dei Segnali.

La Serie 1410 presenta le seguenti caratteristiche:

  • Generatori Segnale per Segnali Test & Switch Interno.
  • Conforme allo Standard EIA RS-170A (1410).
  • Verifica & Correzione per il Sincronismo nella Sotto Portante di Fase
  • Segnale Test Colore
  • Sincronizzazione per Video Composito
  • Sincronizzazione con Segnale di Rifermento Esterno
  • Verifica & Correzione sull'Intervallo di Cancellazione
  • Verifica & Corrwzione sull’Intervallo di Sincronismo H & V

Sono disponibili 3 differenti Modelli: il 1410 per lo Standard NTSC, il 1411 per il PAL e il 1412 per il PAL-M.

Ogni Generatore della Serie 1410 include:

  1. Generatore per l’Impulso di Sincronizzazione.
  2. Differenti Generatori di Test (4 per lo Standard PAL-M)
  3. Switch per il Segnale per ogni Standard Colore (NTSC, PAL e PAL-M).

Sono possibili fino a 5 Configurazioni per i Generatori dei Segnali Test su ogni Unità.

Le seguenti configurazioni, descritte nei successivi Paragrafi, sono disponibili per ogni Standard Colore.

Nei Paragrafi successivi verranno illustrati i Comandi e i Connettori presenti sullo Chassis Tektronix Series 1410.

Broadcasting

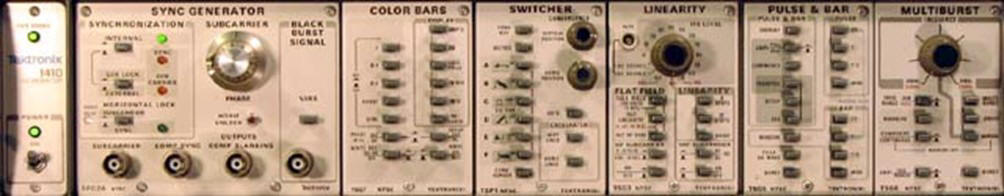

Fronte del Tektronix 1411 PAL con Opzioni: SPG12 + TSG11 + TSP11 + TSG13 + TSG15 + TSG16

L’Interruttore POWER controlla il Circuito di Alimentazione Principale sulle Unità Serie 1410.

L’Indicatore a Led Verde POWER sarà Acceso quando L’Interruttore POWER sarà in Posizione ON.

L’Indicatore a Led Verde OVER TEMP sarà Acceso quando il Quarzo dell’Oscillatore Interno avrà raggiunto la Temperatura Operativa.

Broadcasting

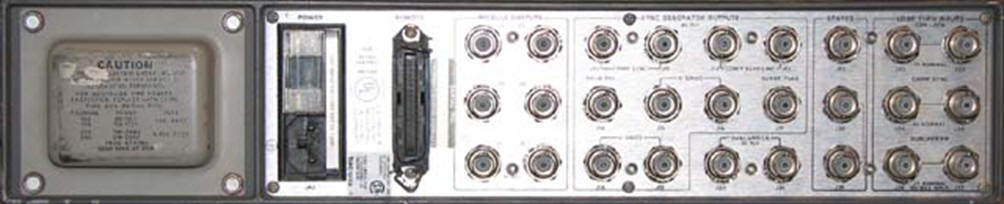

Retro del Generatore Serie 1410

Il Connettore d’Alimentazione J42, oltre a disporre di un Porta Fusibile, consente la Selezione fra varie Tensioni d’Alimentazione: 100, 120, 220, o 240 Volts.

Il Connettore REMOTE J41 a 36 Pin consente il Controllo Remoto delle Unità Serie 1410.

Il Segnale in Uscita dai Connettori MODULE OUTPUTS J1-J2-J3-J4-J5-J6 dipende dai vari Moduli Installati oltre alla loro Posizione sul Bus dell’Unità 1410.

Con un Generatore SPG1 o SPG2 montato in Posizione 0 e 1, sull’Uscita J1 sarà sempre applicato un Segnale VIRS/Black Burst.

Con un Generatore SPG3 in Posizione 0, gli altri Moduli per Segnali Test potranno essere installati in Posizione 1 poiché il Segnale presente sul Connettore J1 sarà determinato dal Modulo presente in posizione 1 di conseguenza gli altri Connettori di Uscita presenteranno un Segnale Test coerente con la Posizione del Modulo Generatore sull’unità 1410.

Qualora alcuni Slot dell’Unità non fossero utilizzati, i relativi Connettori d’Uscita potranno essere utilizzati come Uscite Extra.

Configurazione Serie 1410
Posizione Uscita Modulo Generatore
 0 Pannello Frontale o Posteriore SPG3 Temporizzazione
SPG1 o SPG2 Sincronismo
1 J1 SPG1 o SPG2 Sincronismo
TSG4 Black Burst
2 J2 TSG1 Barre Colore
3 J3 TSP1 Segnali d’Onda & Convergenza
TSG2 Segnale Test di Convergenza
4 J4 TSG3 Linearità & Modulazione Crominanza
5 J5 TSG5 Test Card Pulse & Bar
 6 J6 TSG6 Segnale MultiBust

I Connettori d’Uscita SYNC GENERATOR OUTPUS J10, J11, J12, J13, J14, J15, J16, J17, J18, e J19 sono utilizzate per i Segnali di Sincronismo, Portante e Blanking generati dai Moduli SPG1 e SPG2.

Con Modulo SPG3 installato, nessun Segnale sarà presente sui Connettori (Vedi Paragrafo relativo al SPG1/SPG2).

I Connettori d’Uscita SUBCARRIER J20 e J21 presentano un Segnale di 2 V da picco a picco con una Sotto-Portante 3,579545 MHz inserita dal Generazione per il Sincronismo.

Se sono installati i Moduli SPG1 o SPG2, la Fase della Sotto-Portante in J20 e J21 sarà controllabile mediante il Selettore di Fase per la Sotto-Portante presente sul Generatore di Sincronismo.

Con il Modulo SPG3 Installato, nessun Segnale sarà presente su questi Connettori.

I Connettori d’Ingresso LOOP-THRU INPUT J32-J37 sono degli Ingressi ad Alta Impedenza, 75 Ohm ma non internamente Terminati; consentendo collegare il Generatore di Sincronismo alle Sorgenti Esterne.

Il Modulo SPG1 consente la connessione ad una Sorgente Esterna per il Sincronismo & Sotto-Portante.

Il Modulo SPG2, simile al SPG1, presenta un Segnale di Gen-Lock per una Sorgente Esterna in Video Composito.

Infine il Modulo SPG3 collegabile solo ad un Generatore Esterno.

I Connettori Ausiliari come il J22 può essere utilizzato come un Ingresso o Uscita in ragione al tipo di Cablaggio; mentre i Connettori J30 e J31 sono degli Ingressi Passanti con una Resistenza di 15K ohm in Uscita.

Modelli Serie 1410
Modello 1410 1411 1412
Standard Colore NTSC PAL PAL-M
Generatore Impulso di Sincronia SPG2 SPG12 SPG22
Generatore Barre Colore TSG7 TSG11 TSG21
Generatore di Convergenza TSG2 TSG12 -
Generatore di Linea TSG3 TSG13 TSG23
Generatore d’Impulso & Barre TSG5 TSG15 TSG25
Generatore MultiBurst TSG6 TSG16 TSG26
Generatore d’Onda & Convergenza TSP1 TSP11 TSP21

I Generatori della Serie 1410 sono disponibili in Configurazione Standard oppure secondo le specifiche richieste.

Ogni Modello della Serie 1410 è disponibile anche con Generatori in configurazione Minima successivamente espandibile in relazione alle proprie esigenze.

I Generatori Tektronix per i Test Segnali della Serie 1410 sono descritti nelle pagine successive.

Le caratteristiche descritte saranno applicabili a tutti i Generatori della Serie: 1410 NTSC, 1411 PAL e 1412 PAL-M.
