Collimatore a Cartuccia

Montaggio Ottiche

Bench Rest - Carabina - Pistola

ATTENZIONE: Prima di procedere con le Operazioni accertarsi sempre che l'Arma sia completamente Scarica.
Ispezionare visivamente la Camera di cartuccia & Caricatore per garantire che tutte le Munizioni siano state Rimosse.

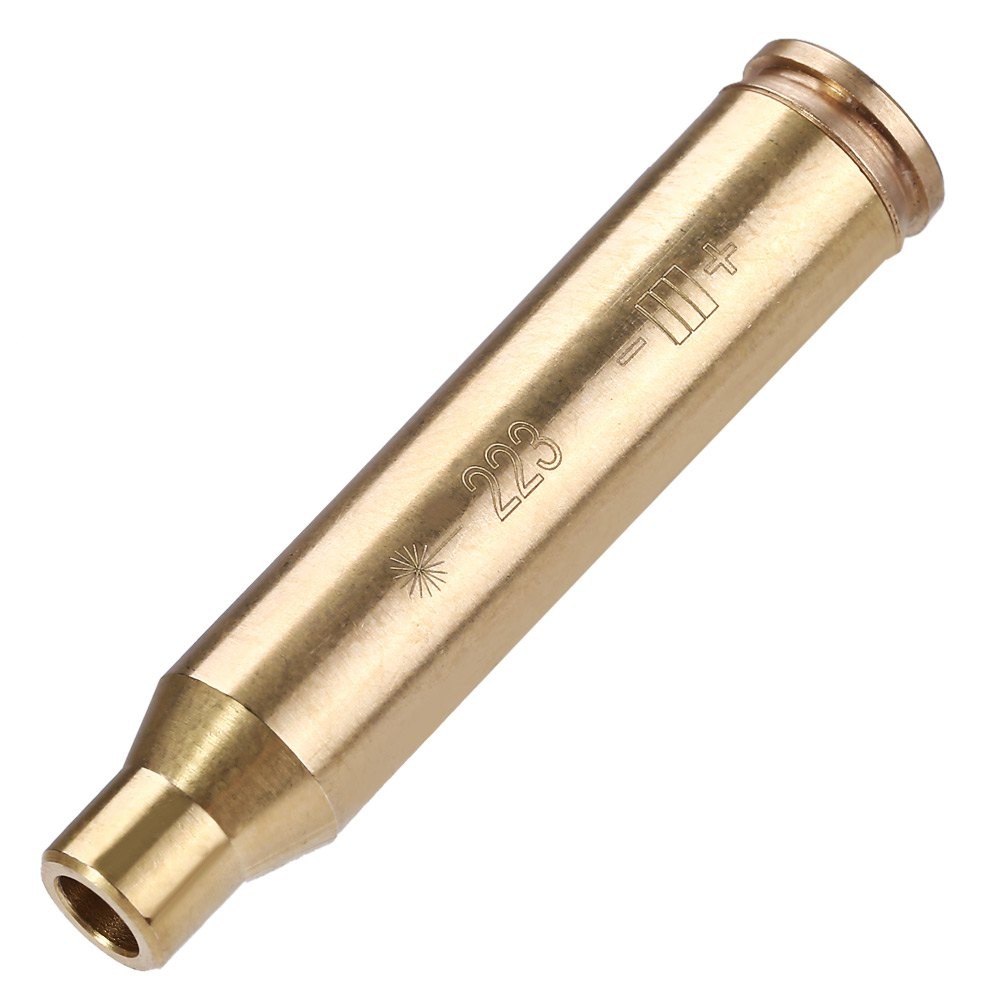

Come per il Modello Ottico il Collimatore a Cartuccia consente di facilitare la calibrazione degli Organi di Mira come: Ottiche o Guide Metalliche.

L'uso del Collimatore non dispensa il Tiratore dal procedere alla Messa a Punto Finale attraverso una sessione di tiro al Poligono.

Solitamente il Collimatore dispone di un Emettitore Laser in Classe IIIa avente una Lunghezza d'Onda di 635/650 nmm e Pontenza Inferiore a 5mW.
La Divergenza del Fascio Laser in questi Strumenti si attesta a circa 25,5mm a 25 metri.

Avvertenza: Data la Ridotta Potenza dell'Emettitore Laser utilizzarlo solo in condizioni di scarsa luminosità.
Per una Corretta Calibrazione eseguire la procedura in un Intervallo compreso fra i 25 e i 100 metri.

Per la Calibrazione del Reticolo con una Collimatore Laser a Cartuccia procedere nel seguente modo:

1. Selezionare il Collimatore appropriato al Calibro dell'Arma.
   Nota: Un Collimatore inappropriatp potrebbe danneggiare Laser & Camera di Cartuccia.
2. Selezionare le Batterie appropiate per il Collimatore Collimatore (Vedi Tabella).
3. Svitare il Fondello del Collimatore per Inserire le Batterie.
   Nota:Il Polo Negativo (-) sarà verso il Basso.
4. Chiudere il Fondello per Accendere il Laser.
5. Inserire il Collimatore nella Camera di Cartuccia.
   NOTA: Non Chiudere l'Azione.
   L'Estrattore potrebbe danneggiare il Collimatore.

AVVERTENZA: Qualora fosse necessario Chiudere l'Azione Evitare tassativamente di Premere il Grilletto poiché gli Scatti in Bianco del Percussore (Dry Fire) potrebbero danneggiare il Collimatore Laser.

Per le Operazioni di Calibrazione procedere nel seguente modo:
Avvertenza: Per facilitare le Operazioni di Calibrazione sulle Carabine utilizzare un Rest.

1. Se il Puntamento avviene ad una Distanza compresa fra i 50 e i 100 metri. Regolare il Reticolo dell'Ottica in Derivazione & Elevazione per Centrare il Punto Rosso.
2. Se il Puntamento avviene ad una Distanza Inferiore ai 50 metri.
   Regolare il Reticolo per compensare l’Altezza degli Attacchi.
   NOTA: Solitamente 1,5” sopra al Punto Rosso.

NOTA: In presenza di Luce Intersa procedere alla Calibrazione del Reticolo ad una Distanza Massima di 25 metri.

AVVERTENZA: Per Calibrazione degli Organi di Mira sulle Pistole eseguire le Operazioni ad una Distanza Compresa fra 10 e i 25 metri.

Al termine dell'Operazione di Calibrazione procedere nel seguente modo:

1. Rimuovere il Collimatore dall'Azione e Spegnere il Laser.
   NOTA: Per facilitare la Rimozione dalla Camera di Cartuccia utilizzare una Bacchetta per la Pulizia della Canna.
2. Rimuovere le Batterie per Spegnere il Laser.
   NOTA: Al Termine delle Operazioni Rimovere sempre le Batterie per evitare il danneggiamento del Collimatore.
3. Calibrazione Finale in Poligono.
4. ATTENZIONE: Prima di procedere con le Operazioni accertarsi sempre che l'Arma sia completamente Scarica.
   Ispezionare visivamente la Camera di cartuccia & Caricatore per garantire che tutte le Munizioni siano state Rimosse.
   Installare il Collimatore per Registrare la Posizione del Reticolo rispetto alla Griglia di Riferimento.
   AVVERTENZA: Integrate la registrazione con i Dati relativi alla Ricarica.

Tabella riassuntiva relativa alle Batterie Compatibili per i Collimatori Laser utilizzati comunemente nella Calibrazione dei reticoli.

Calibro	Numero	Tipo	Modello Equivalente	Note
22Lr	3	SR59	AG2 - LR59 - LR726
223Rem	3	SR41	AG3 - LR41 - LR736
6,5x55	3	SR41	AG3 - LR41 - LR736
7,62x39	3	SR41	AG3 - LR41 - LR736
308Win	3	SR41	AG3 - LR41 - LR736	§
7,62x54R	3	SR41	AG3 - LR41 - LR736
30-06Spr	3	SR45	AG9 - LR45 - LR936	*
303Br	3	SR41	AG3 - LR41 - LR736
8mm	3	SR59	AG2 - LR59 - LR726
380ACP	2	SR41	AG3 - LR41 - LR736
9mm	2	SR41	AG3 - LR41 - LR736
38Spl	3	SR41	AG3 - LR41 - LR736
45ACP	2	SR45	AG9 - LR45 - LR936
Cal.20	3	SR44	AG13 - LR44 - LR1154
Cal.12	3	SR44	AG13 - LR44 - LR1154
CrossBow	3	SR41	AG3 - LR41 - LR736
Arrow	2	SR44	AG13 - LR44 - LR1154

*: Collimatore utilizzabile anche per i Calibri: .270Win, .25-06Rem e .280Rem.
§: Collimatore utilizzabile anche per i Calibri: .243Win e 7mm-08Rem
