Montaggio Ottiche

Montaggio Ottica

Un Ottica sarebbe inutile se montata in modo non corretto sulla Carabina; quindi occorre prestare molta attenzione nella scelta degli strumenti per l'Installazione:

1. Cacciaviti
Si consiglia l'uso di Cacciaviti di buona Qualità per non danneggiare la testa delle viti.

2. MTM Maintenance Center RMC-1-30
Rest per fissare la Carabina durante l'Operazione di Montaggio &Manutenzione.

Montaggio Ottiche

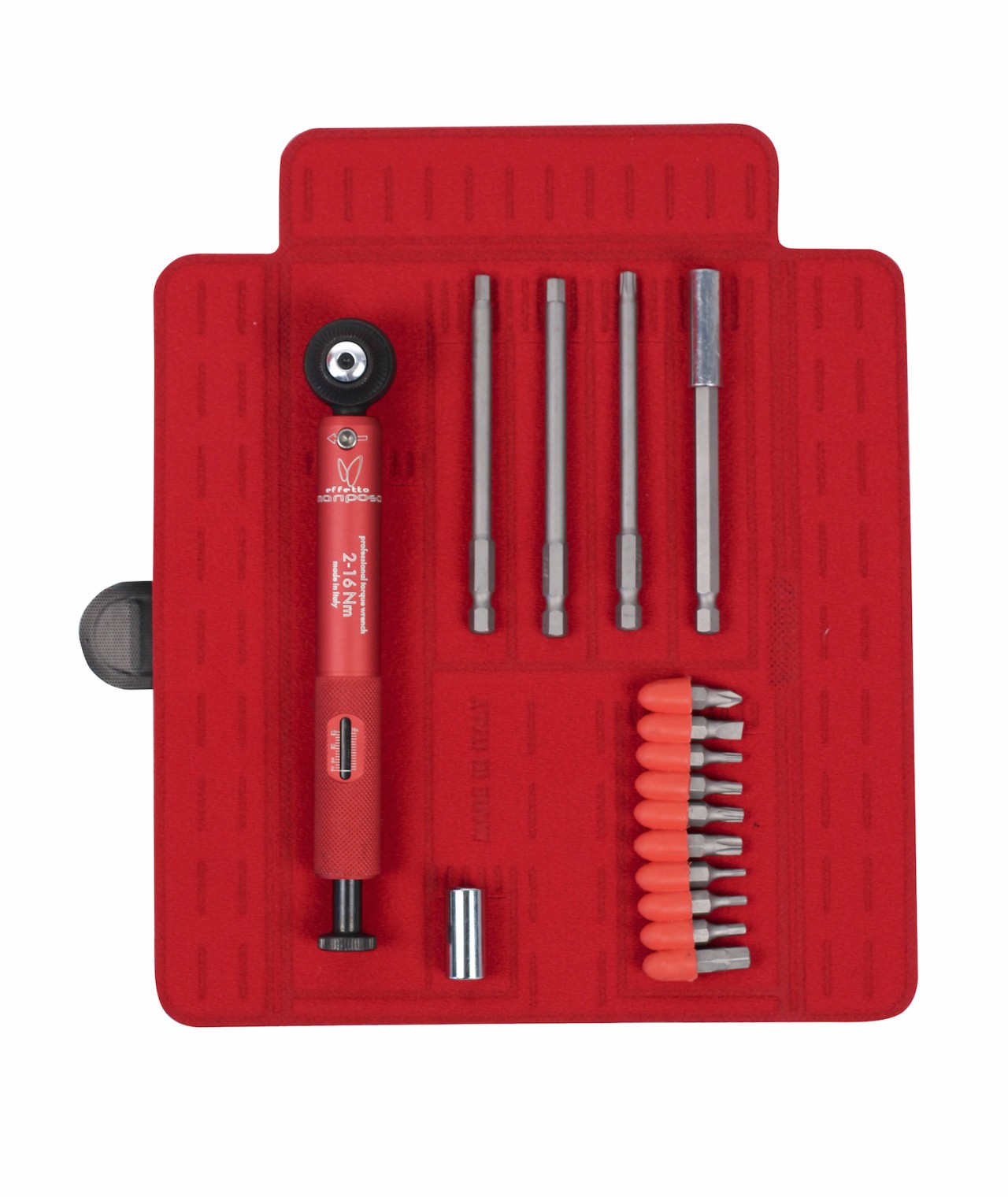

Chiave Dinamonetrica

3. Chiave Dinamometrica
Attrezzo indispensabile per serrare con la giusta coppia Basi, Anelli e Ottica

4. Nastro Adesivo da Elettricista
Comunemente utilizzato per ricoprire gli Anelli interni allo scopo di evitare il danneggiamento dell'Ottica.

5. Spessori in Teflon
Solitamente utilizzati per compensare l'Elevazione dell'Ottica.

6. Chiave per Attacchi STD (Opzionale)
Chiave Speciale per indispensabile per il fissaggio degli Attacchi Leopold STD sulla Base.

Montaggio Ottiche

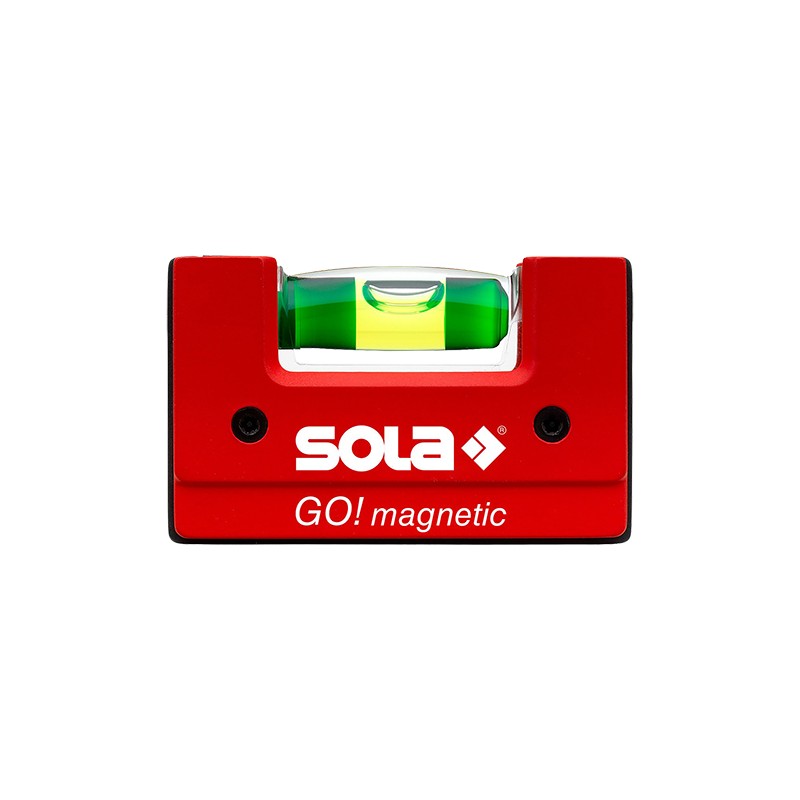

Livella Magnetica

7. Livella (Opzionale)
Comunemente utilizzata per allineare l'Arma e Ottica durante le Operazioni di Montaggio.

Prima di procedere nelle successive lavorazioni pulire e sgrassare le Basi, gli Anelli e le viti utilizzando un comune solvente.

Nella scelta degli Attacchi selezionare sempre il modello che consenta un Gap Ridotto fra la Canna e l'Ottica. Per individuare la corretta posizione per il Fissaggio sarà necessario verificare la presenza di una distanza sufficiente fra l'occhio del Tiratore e l'Ottica per consentire una corretta Messa Fuoco con il variare dell'Ingrandimento; solitamente la Corretta Distanza sarà compresa fra 3 e i 4 Pollici, in ogni caso il naso del Tiratore non dovrà mai toccare l'Ottica.

Procedere all'Operazione di Messa a Fuoco del Reticolo puntando l'Ottica a Breve Distanza in condizione di scarsa illuminazione per garantire la migliore nitidezza in ogni condizione di luminosità.

Le Operazioni fondamentali per l'installazione di un Ottica sono:

  1. Fissaggio delle Basi;
  2. Montaggio degli Anelli;
  3. Lappatura degli Anelli;
  4. Allineamento degli Anelli;
  5. Allineamento del Reticolo;
  6. Regolazione del Reticolo;
  7. Verifica al Poligono.
