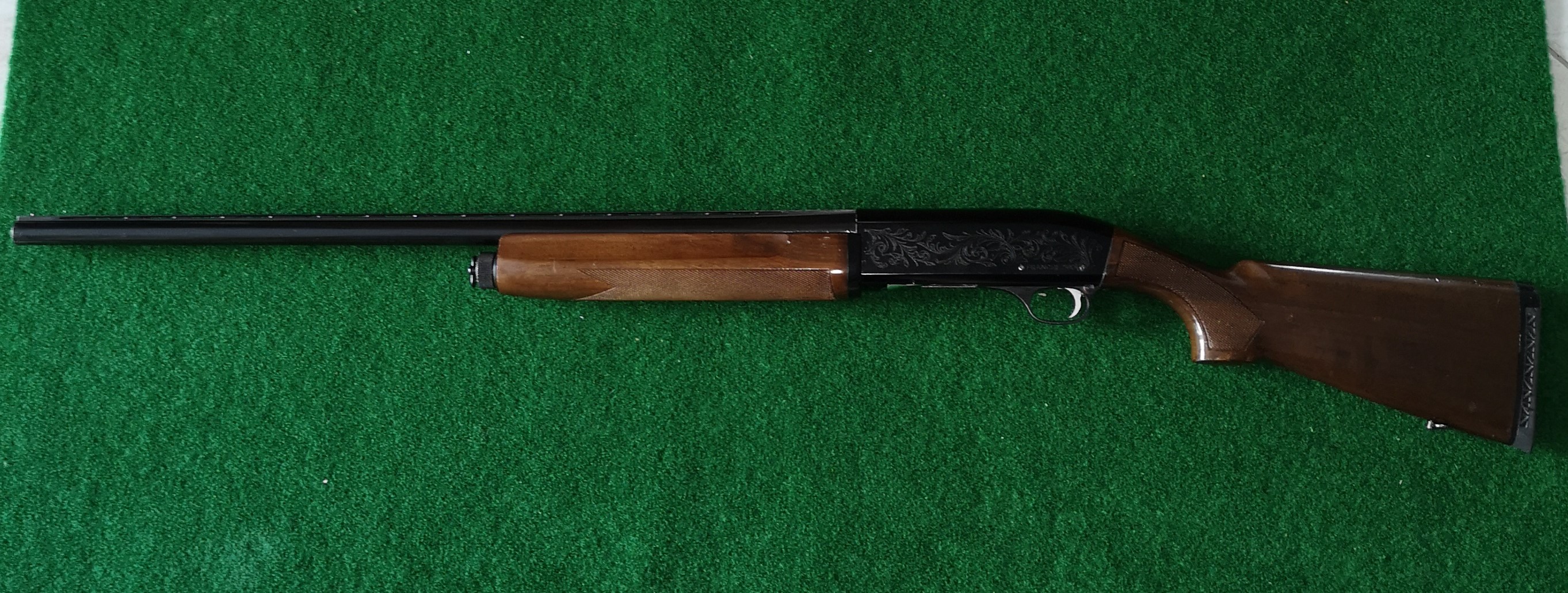

Franchi Standard Model 500

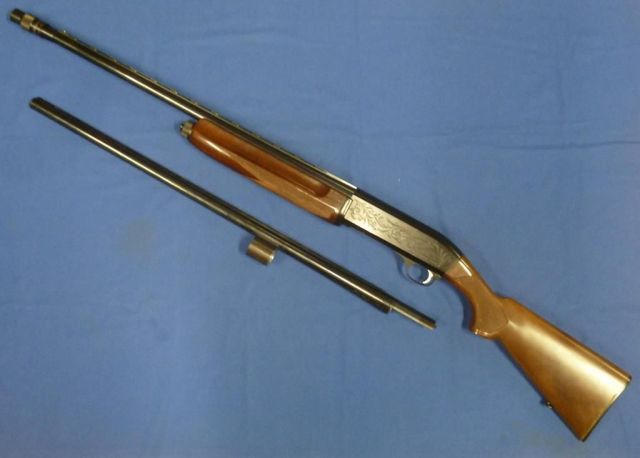

Nell'imballo il Fucile si presenta con la Canna separata dal Gruppo Calcio-Carcassa-Astina (Fig. 1).

Armi Lunghe

Fig. 1

Per montare 1a carina procedere nel seguente modo:

Armi Lunghe

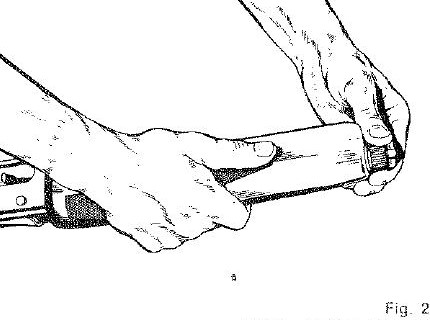

Fig. 2

A. Svitare il Cappellotto e sfilare l'Astina (Fig. 2 & 3)

Armi Lunghe

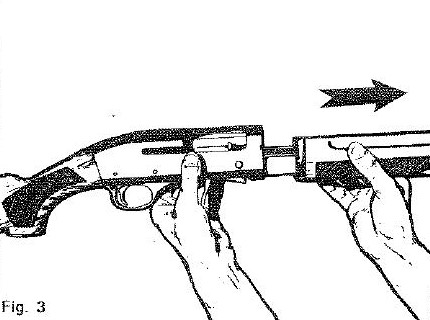

Fig. 3

B. infilare l'Anello della Canna (Cilindro) sul Tubo Serbatoio.
Assicurandosi che lo "OR" (Anellino in Gomma) sia calzato sul Tubo Serbatoio stesso.

Armi Lunghe

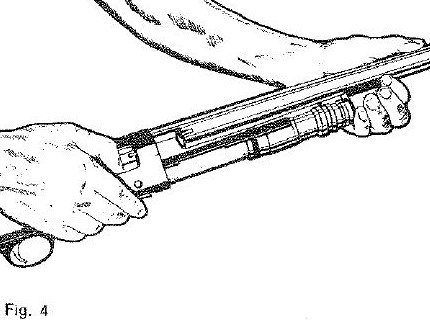

Fig. 4

C. Arretrare l'Otturatore di circa 2 cm e contemporaneamente infilare nella Carcassa la Canna.
Avendo cura di spingerla a fondo fino a battuta (Fig.4).

D. Rimontare l'Astina, facendo attenzione affinché i due grani di orientamento del rinforzo posteriore vadano ad alloggiare nelle rispettive sedi della Carcassa.
Quindi avvitare a fondo il Cappellotto (deve fare almeno quattro giri).
