VIII. Scomposizione Completa

Archivio

Armi Corte
Armi Lunghe

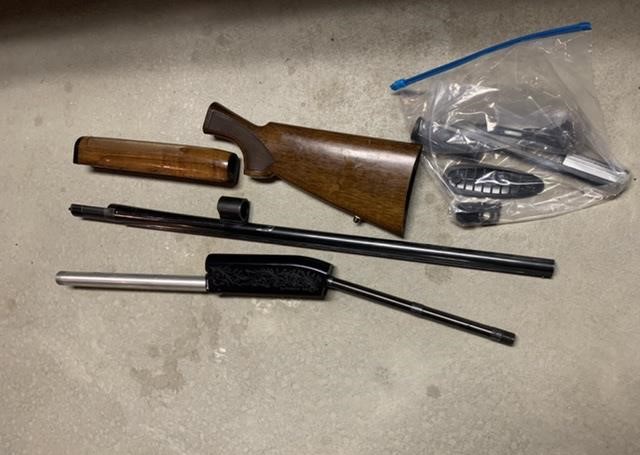

Franchi 500

a) Svitare il Cappellotto e sfilare l'Astina, lasciando la Canna montata.

Armi Lunghe

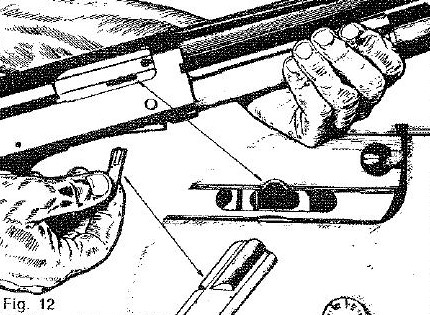

Fig. 12

b) Sfilare la Manetta, impugnando il Pistone (Fig. 12) e facendolo arretrare di circa 7 mm., finché la manetta stessa si trova in corrispondenza della scanalatura ad U posta nel mezzo dell‘asola ricavata nell'Otturatore.

c) Sfilare la Canna.

Armi Lunghe

Fig. 13

d) Sfilare lo "O.R." (Anello in Gomma) dal Tubo Serbatoio (Fig. 13).

Armi Lunghe

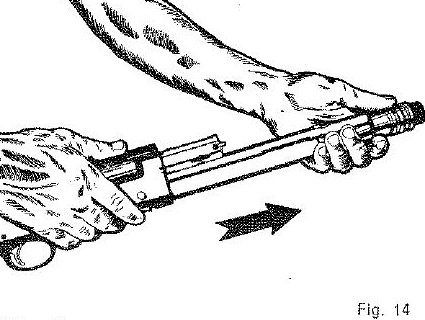

Fig. 14

e) Estrarre tutto il Gruppo Pistone-Asta-Ottutatore (Fig. 14).

Armi Lunghe

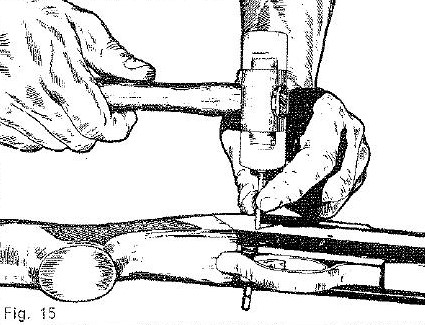

Fig. 15

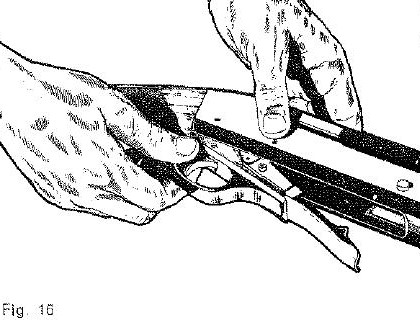

f) Con un Punteruolo sfilare le due Spine di Fissaggio del Sotto-Guardia (Fig. 15) che può venire in tal modo rimosso dalla sua sede (Fig. 16).

Armi Lunghe

Fig. 16
