IX. Montaggio
Archivio
Armi Corte

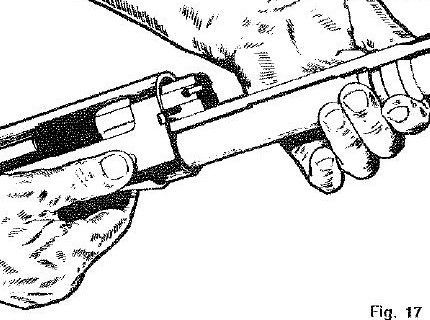

Fig. 17
a) Introdurre il Gruppo Pistone-Asta-Otturatore premendo il Bottone posto sulla parte destra della Carcassa (Fig. 17).
b) Montare il Gruppo Sotto-Guardia, avendo l'avvertenza che il Cane sia Armato.
Per montare tale Gruppo arretrare il Pistone di 2-4 cm., posizionare il Gruppo ed infilare le Spine, preferibilmente dal lato sinistro.
c) Calzare sul Serbatoio l'Anello di Gomma "OR" e spingerlo finché va in contatto con il Pistone.
d) Infilare la Canna.
Impugnare il Pistone e fare arretrare parzialmente l'Otturatore, premere a fondo la Canna accertandosi che sia in battuta.
e) Impugnare il Pistone ed arretrarlo di circa 7 mm per aver modo di reinserire la manetta nella relativa sede.
f) Infilare l'Astina e avvitare a fondo il Cappellotto.
